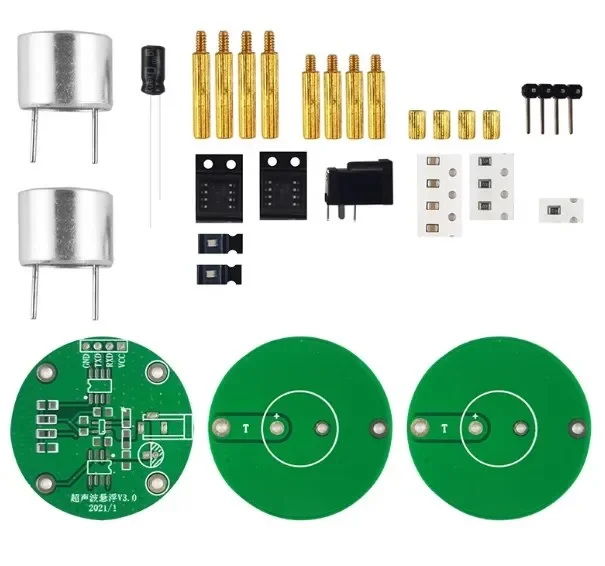

Набор для сборки ультразвукового левитатора

DIY Ультразвуковой Левитатор комплект мини акустический Левитатор модуль контроллера стоячей волны акустическая подвеска электронный учебный комплект

Ссылка для скачивания инструкции: http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/GY20451.pdf

1. Описание:

Это Ультразвуковой Модуль подвески. Это мини-ультразвуковое левитационное устройство, которое может подвешивать шарики из пенопласта. Устройство состоит из однокристального микрокомпьютера, микросхемы драйвера и двух ультразвуковых зондов. Главным образом использованный для студентов или дий энтузиастов электроники для того чтобы выучить о ультразвуковой подвеске стоячей волны.

2. Особенности:

1). Он поставляется с интерфейсом питания постоянного тока для легкой зарядки.

2). Он имеет интерфейс загрузки программы и прост в использовании.

3). Он поддерживает длительную подвеску, материнская плата будет немного горячей.

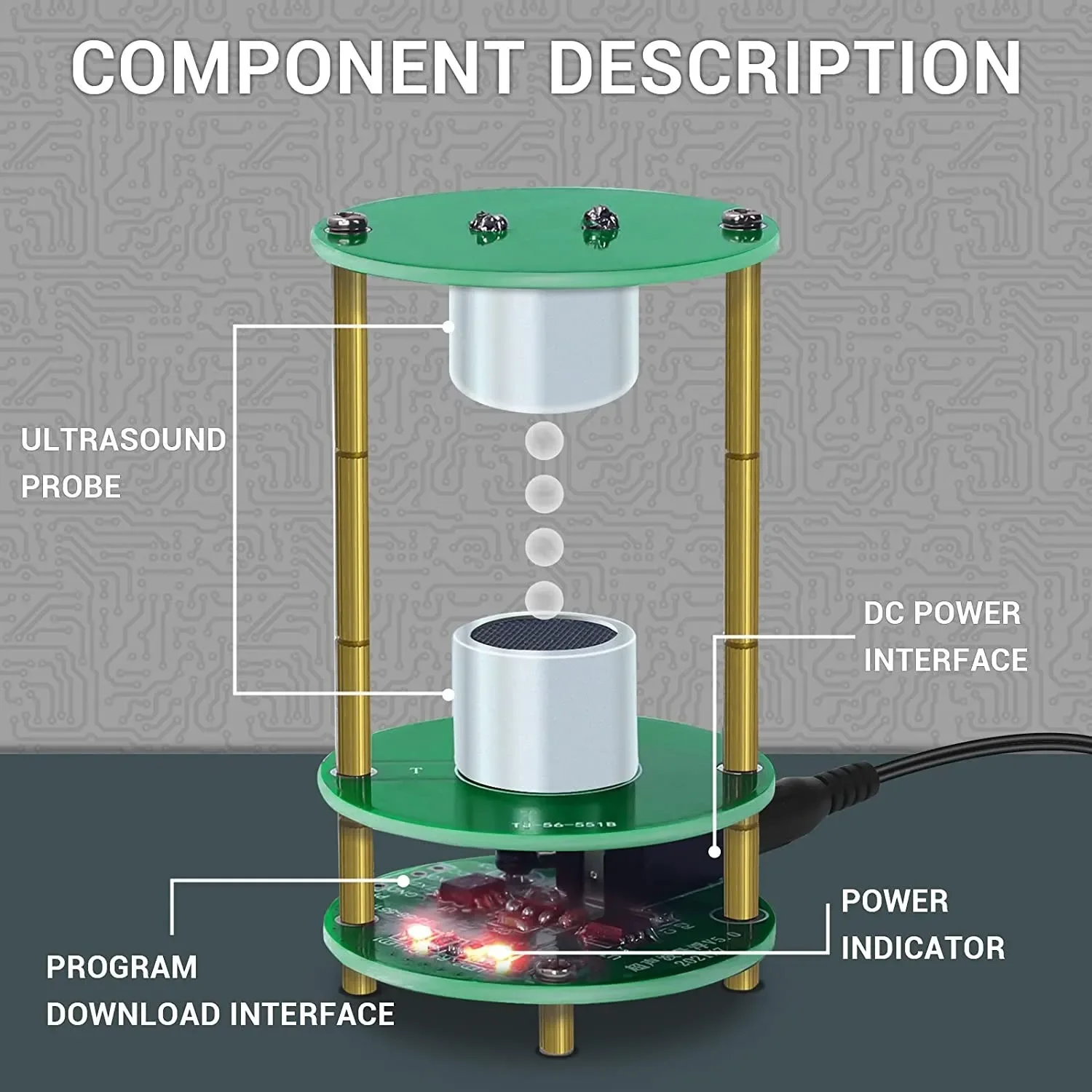

4). Он имеет индикатор питания и ультразвуковой индикатор подвески, и вы можете увидеть рабочее состояние продукта, наблюдая за индикатором.

3. Параметр:

1). Название продукта: Ультразвуковой Модуль подвески

2). Входное напряжение: 12 В постоянного тока

3). Входной ток: 70 мА (макс.)

4). Светодиодный (красный): индикатор питания

5). Светодиодный (зеленый): ультразвуковой индикатор левитации

6) Расстояние между датчиками: 22 мм

7). Рабочая температура:-25 ℃ ~ 85 ℃

8). Рабочая влажность: 5% ~ 95% RH

9). (установленный) Размер: 62*42*42 мм

4. Принцип работы:

1). Ультразвуковая подвеска стоячей волны заключается в том, что между ультразвуковым передающим концом и отражающим концом (или другим передающим концом) существует определенное расстояние (называемое расстоянием резонансной полости), И проходящая волна и отраженная волна (или другая акустическая волна) Непрерывно накладываются, образуя стоячую волну. Сила акустической волны на объект в узле стоячей волны преодолевает влияние силы тяжести и, наконец, достигает эффекта подвески.
