Bluetooth модуль Stlxy M18/28/38
MP3 декодер плата Bluetooth 4,2 аудио Modul Verlustfreie стерео DIY Refit...
Цена: 53 — 103 ₽
В избранное
Характеристики
- Название бренда:Stlxy
- Номер модели:M18/28/38
- Происхождение:Китай
- Товары для ремонта:Электрический
- Единица измерения:штука/штуки
- Количество:1
Отзывы
-
Как в описании изображения

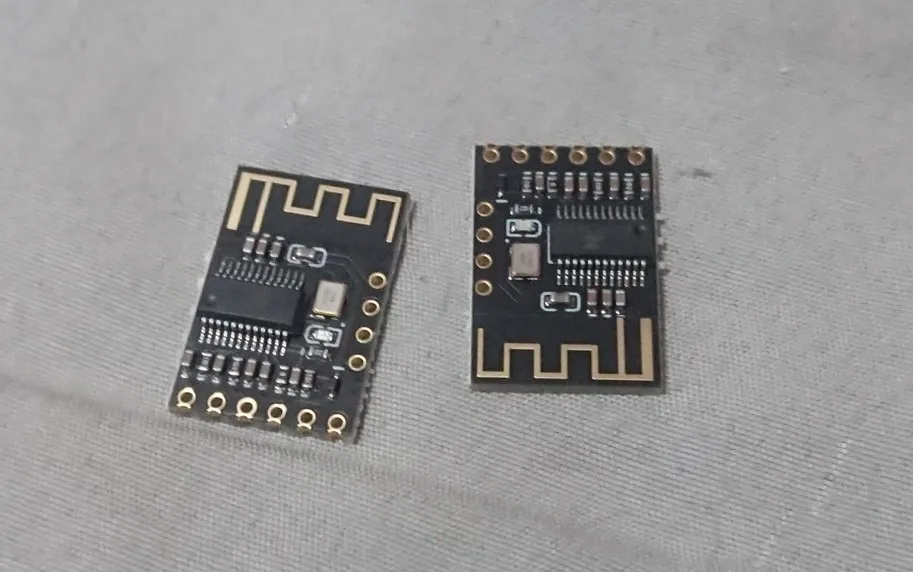

Miguel Alfonso p. 20 сентября 2023
-

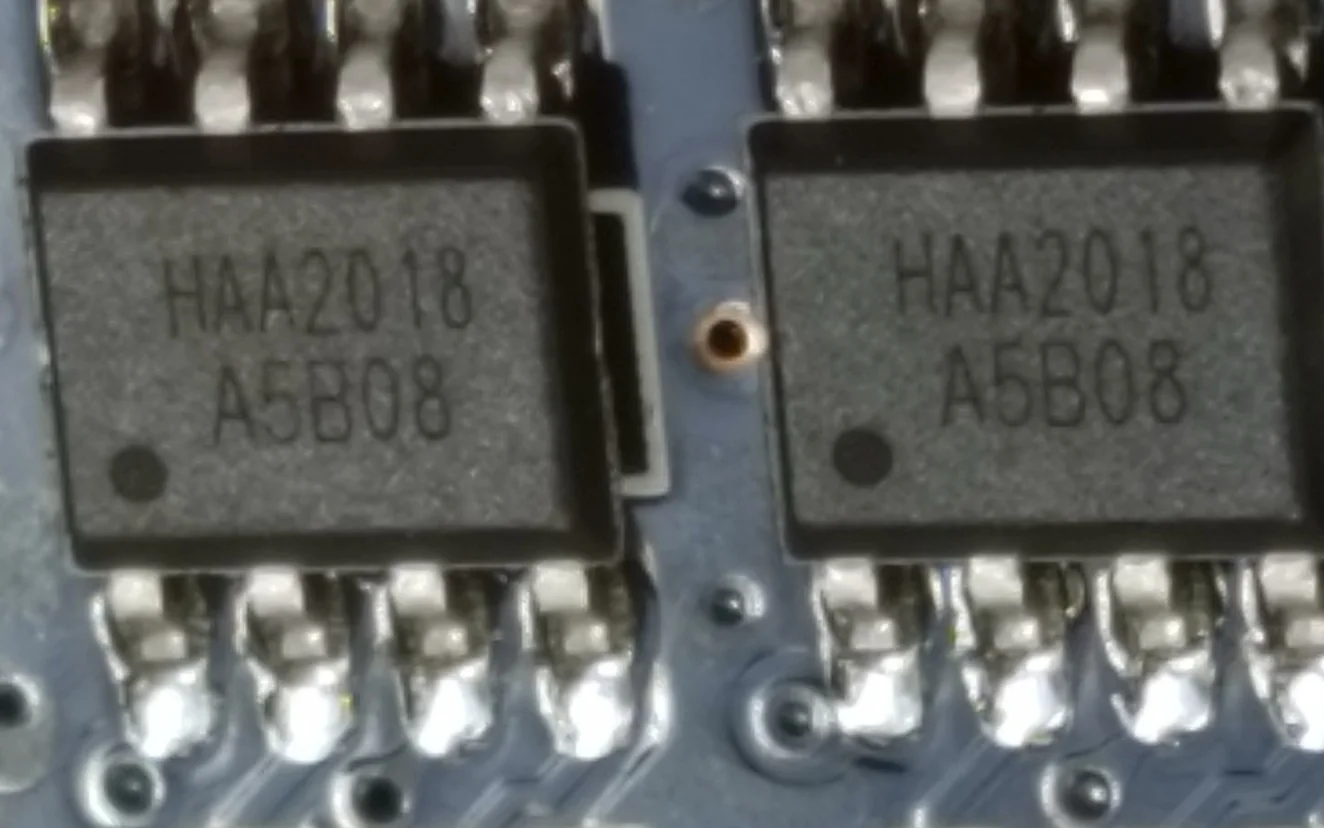

модуль пришел рабочий. Блютус поддерживает кодек только SBC Ток потребления в простое 25ма при 5в, режима ожидания нет. ток потребления до искажений 250 ма на 2 по 4ом при 5в. Хз как он выдаст 5ватт (по паспорту 3ватт 4ом 5в канал) но его максимум 1-1,5ватта на канал, или поддельные либо напряжение повышать. Звук средний по качеству, не громкий но достаточный.
Bit C. 6 июня 2025
Описание

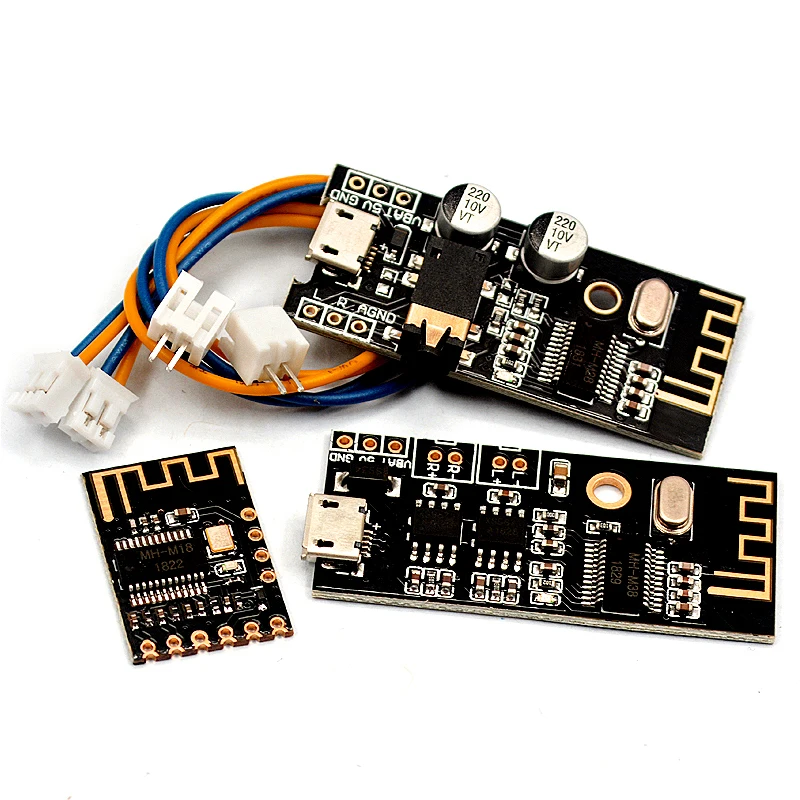

Беспроводной модуль платы аудиоприемника Bluetooth MH-MX8 M18 M28 M38 BLT 4.2 MP3 без потерь декодер стерео электронный комплект «сделай сам»
Представление продукта:
MH-M18 / M28 / M38 это маломощное решение Bluetooth, поддерживающее новейший Bluetooth 4.2 передачи, двухканальное стереовоспроизведение без потерь и беспроводная передача Bluetooth при подключении модуля к Bluetooth, что очень удобно. В открытой среде расстояние соединения Bluetooth может составлять до 20 метров.
Широко используется в различных приемах звука Bluetooth, различные изменения звука своими руками.
Функция:
1. Версия Bluetooth V4.2, поддержка технологии автоматического подключения Bluetooth, поддержка декодирования без потерь WAV / WMA / FLAC / APE / MP3, двухканальный выход стерео.
2.После включения модуля сотовый телефон выполняет поиск имени Bluetooth MH-M18 / MH-M28 / MH-M38 и может воспроизводить музыку после подключения Bluetooth.
3.Синий индикатор модуля:
Когда Bluetooth не подключен, индикатор быстро мигает; при подключении Bluetooth индикатор всегда горит; при воспроизведении Bluetooth индикатор медленно мигает

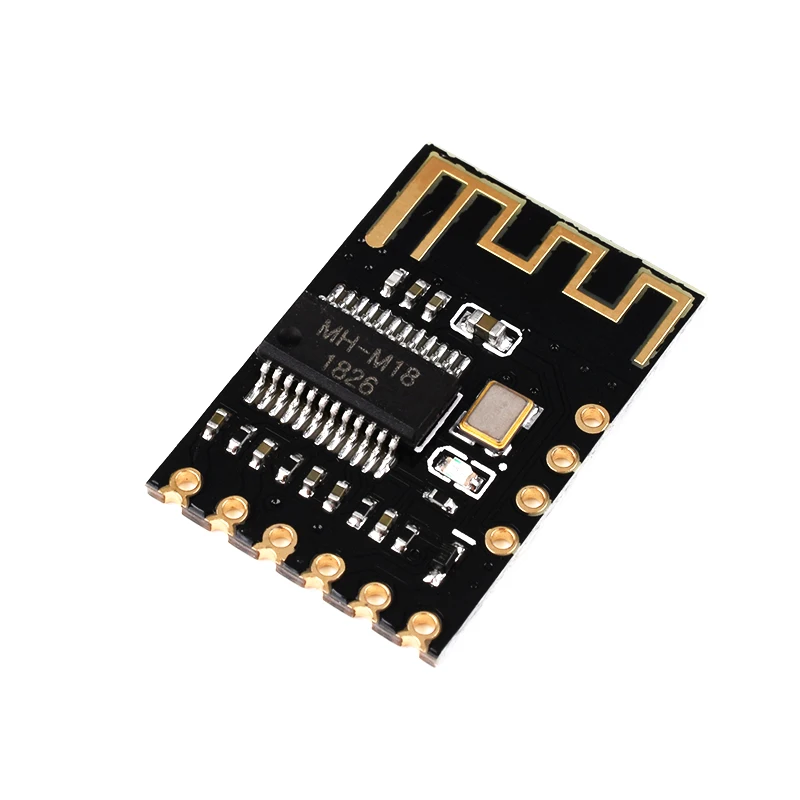

МГ-М18

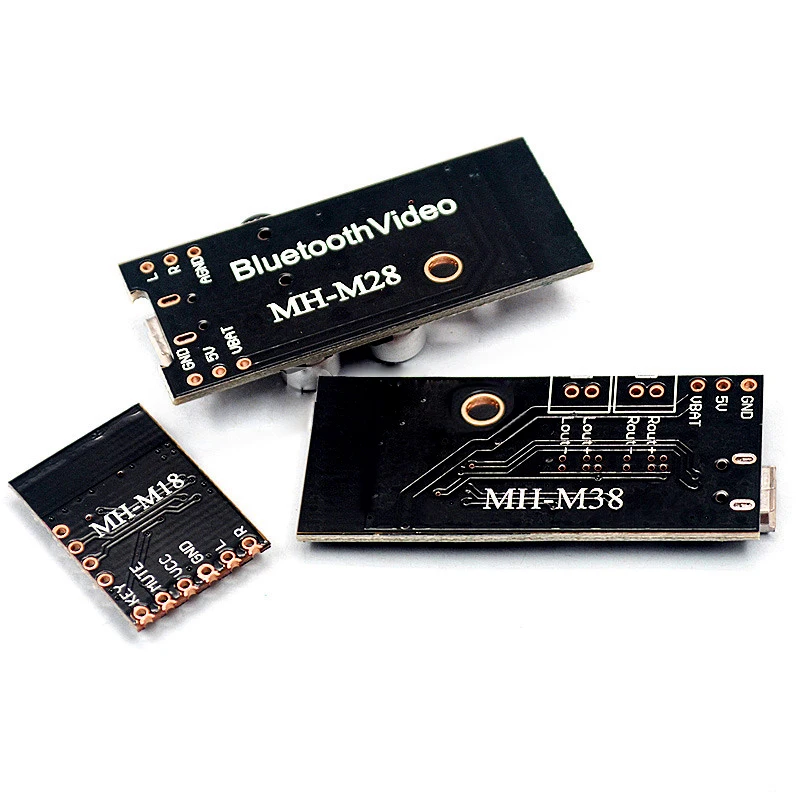

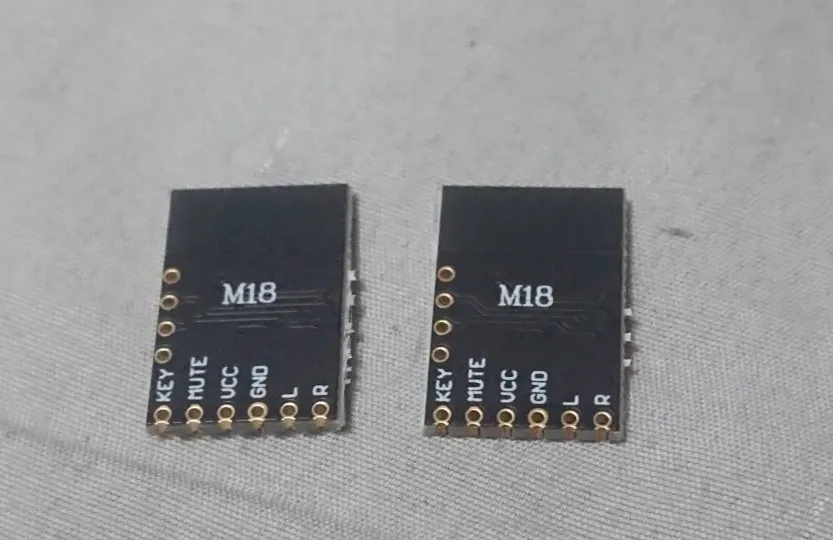

Определение контакта:
КЛЮЧ: кнопка управления (требуется 4 функции кнопки, требуется дополнительное сопротивление)
MUTE: терминал управления отключением звука (высокий выходной уровень 3,3 В при отключении звука, низкий выходной уровень во время воспроизведения)
VCC: положительный источник питания 5 В (питание от литиевой батареи 3,7 В требует короткого замыкания диода)
GND: отрицательный источник питания
L: выход левого канала
R: Выход правого канала
Особенность:
Терминал управления: используется для управления платой усилителя мощности.При выключении звука MUTE выдает высокий уровень 3,3 В и низкий уровень во время воспроизведения.
КЛЮЧ-кнопочное управление: для этой функции требуется дополнительное подключение резисторов и кнопок.
Функция отключения громкости: выходной сигнал по умолчанию составляет 100% громкость.Нажмите кнопку, чтобы контролировать увеличение и уменьшение громкости.Если регулируемая громкость меньше 15%, после повторного питания выходная громкость составит 15 %; если регулируемая громкость превышает 15%, исходная громкость останется неизменной после включения питания.

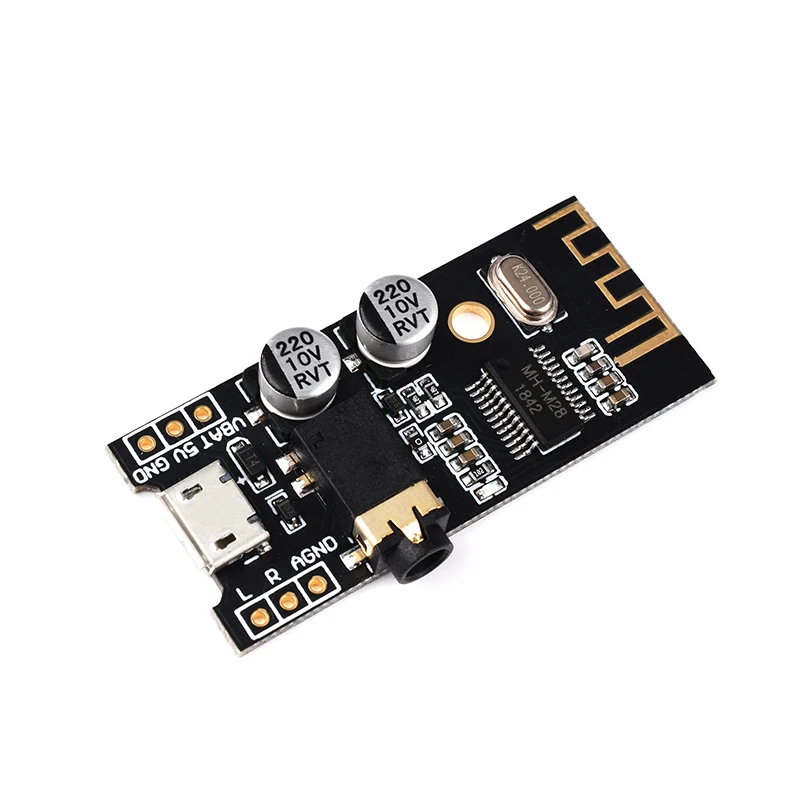

МГ-М28
Определение контакта:
5 В: положительная мощность 5 В
GND: отрицательный источник питания
VBAT: литиевая батарея положительная 3,7-4,2 В.
L: выход левого канала
R: Выход правого канала
AGND: аудиоземление
Особенность:
Источник питания: он может питаться напрямую от кабеля MICRO USB Android 5 В, или его можно подключить к источнику питания 5 В или литиевой батарее 3,7 В.Обратите внимание, что интерфейсы питания 5 В и 3,7 В разные.Напряжение 5 В подключено к 5 В и GND, а литиевая батарея 3,7 В подключена к VBAT и GND.
Аудиовыход: наушники могут быть напрямую подключены к аудиоинтерфейсу 3,5 мм или могут быть подключены для аудиовхода платы усилителя мощности (интерфейс L/R/AGND может быть напрямую подключен).

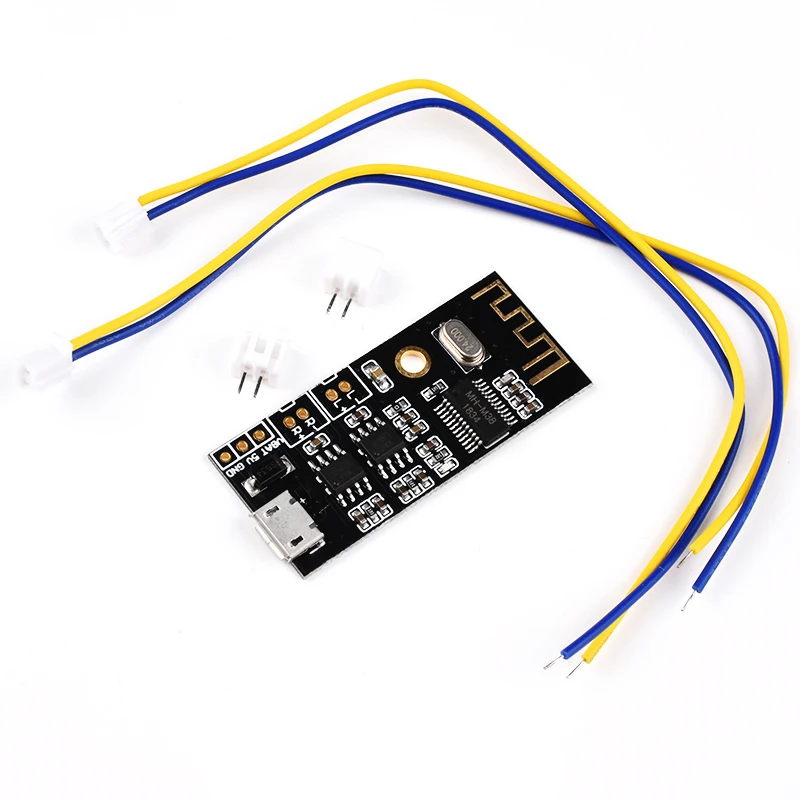

МГ-М38
Определение контакта:
5 В: положительная мощность 5 В
GND: отрицательный источник питания
VBAT: литиевая батарея положительная 3,7-4,2 В.
L+/L-: выход левого канала (прямой динамик)
R+/R-: выход правого канала (прямой динамик)
Особенность:
Источник питания: он может питаться напрямую от кабеля MICRO USB Android 5 В, или его можно подключить к источнику питания 5 В или литиевой батарее 3,7 В.Обратите внимание, что интерфейсы питания 5 В и 3,7 В разные.5 В подключено к 5 В и GND, а литиевая батарея 3,7 В подключена к VBAT и GND.
Максимальный рабочий ток составляет 5 В 2 А.Для лучшего качества звука рекомендуется использовать регулируемый источник питания 5 В 2 А.
Поддержка звуковой карты USB, бесплатный диск (подключи и работай).Подключите модуль к компьютеру с помощью USB-кабеля, и компьютер сможет воспроизводить музыку через выход усилителя модуля.
Аудиовыход: вывод левого и правого стереоаудиосигналов, которые можно подключить к двум динамикам с частотой 2 8 Ом, 3 5 Вт и 4 европейским динамикам мощностью 5 Вт.
Этот продукт имеет собственную двойную схему усилителя мощности 5 Вт и не должен быть подключен к другому усилителю! Выходы двух усилителей не могут быть соединены параллельно или отрицательные полюса соединены вместе, в противном случае чип усилителя мощности поврежден.
