Плата управления аппарата точечной сварки
40A/100A точечная сварка машинный пульт управления сварочный трансформатор...
Цена: 93 — 1 400 ₽
Характеристики
- Название бренда:Нет
- Номер модели:40A /100A Spot Welding
- Происхождение:Китай
- Вес:about 89g
- Назначение:40A /100A Spot Welding
- Сертификация:Нет
- Размеры:40A /100A Spot Welding
- Это умное устройство:no
- Номинальный режим работы:40A /100A Spot Welding
- Номинальная мощность:40A /100A Spot Welding
- Макс. толщина сварки:40A /100A Spot Welding
- Единица измерения:штука/штуки
- Количество:1
Отзывы
-

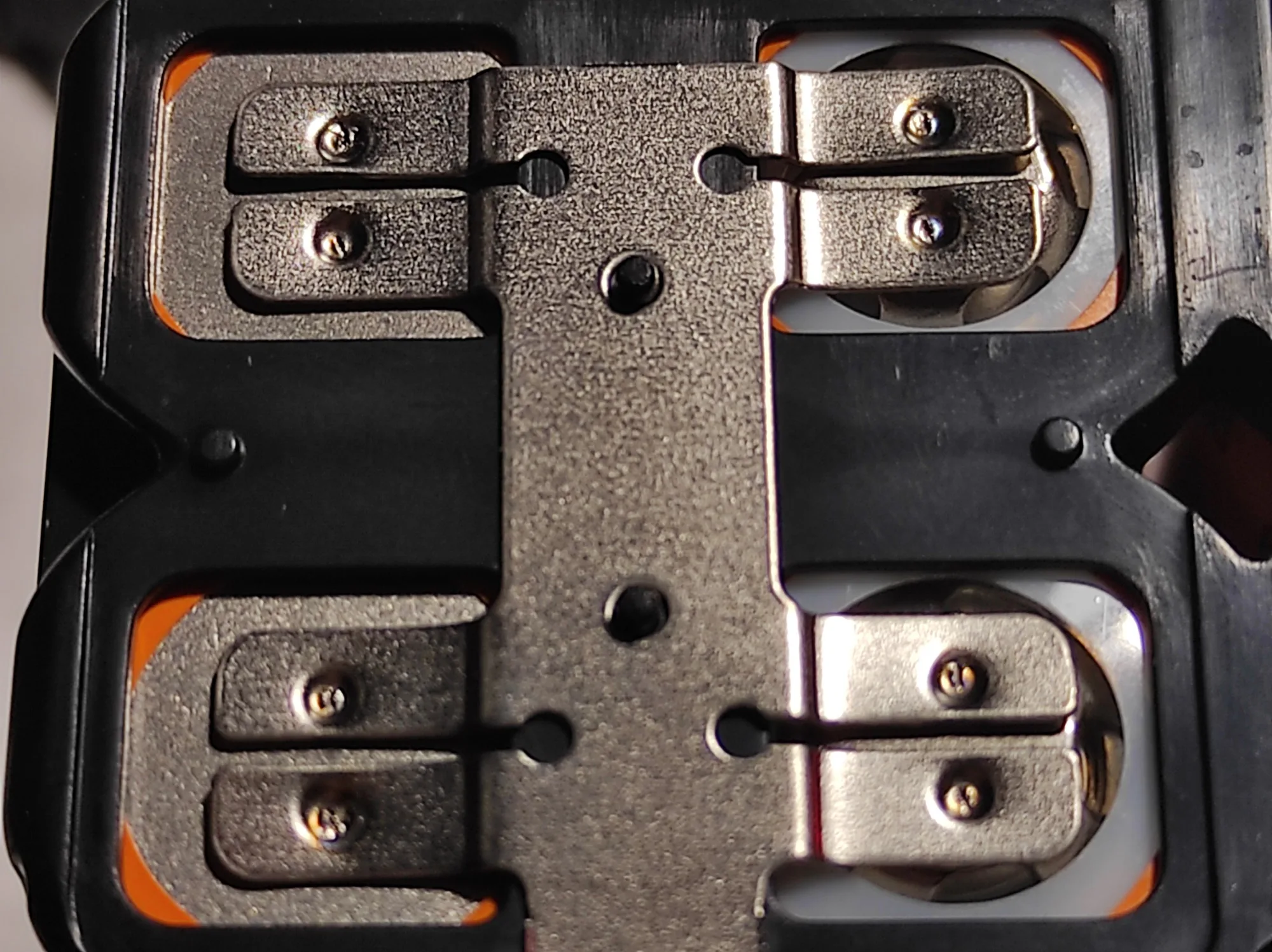

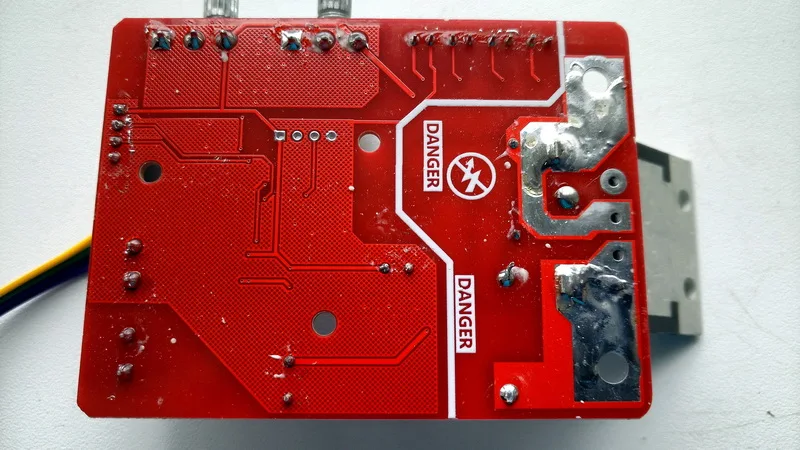

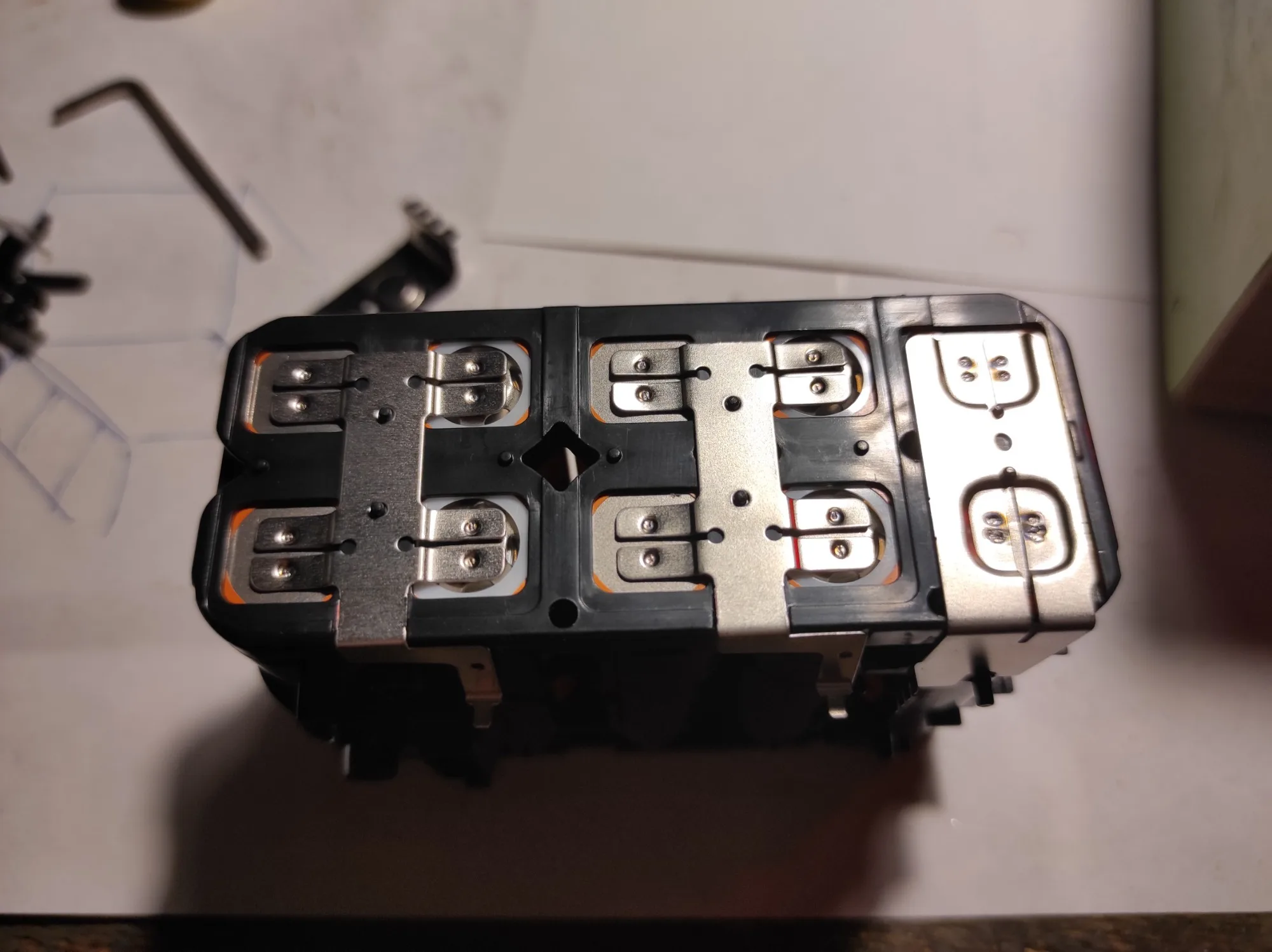

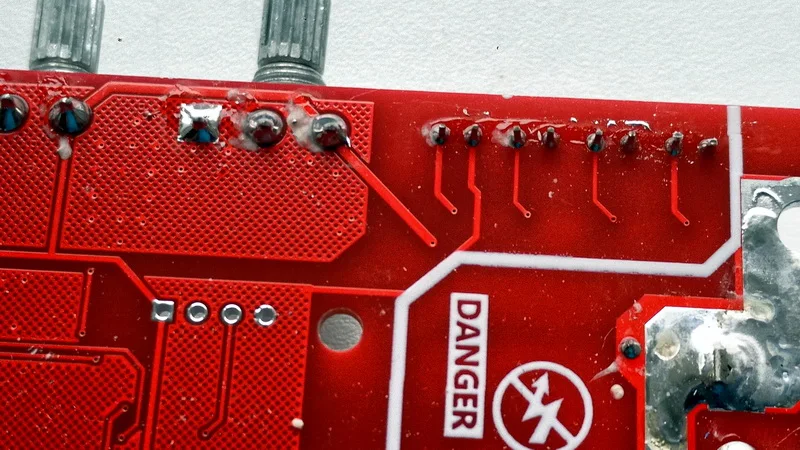

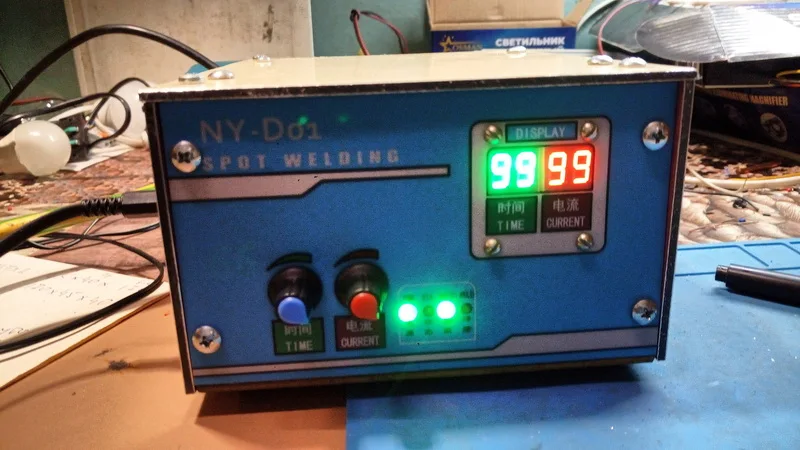

Раньше срока на 10 дней. Заказал уже третью сварку. Две другие другой схемы и обе не работали. Эту проверил, работает, синхронизация - мигает. Варит аккумуляторы нормально. Диапазон по времени от 1 до 99, по току - от 20 до 99. В общем работоспособные платы только в этом магазине продают. Правда платы не аккуратные, забрызганы оловом. Нужно обязательно протирать. Ну это мелочи. Продавцу большое спасибо !!!
Wasily E. 28 марта 2025
-

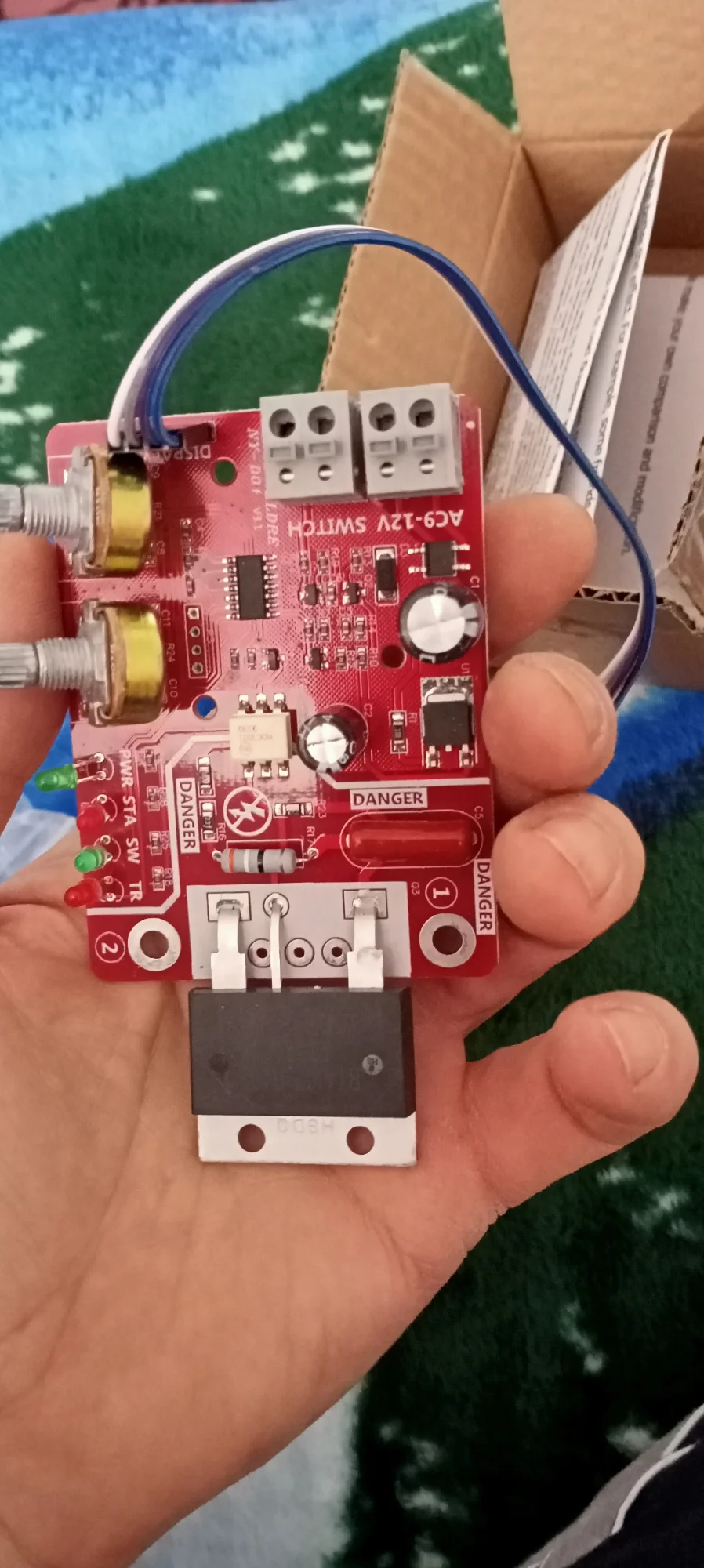

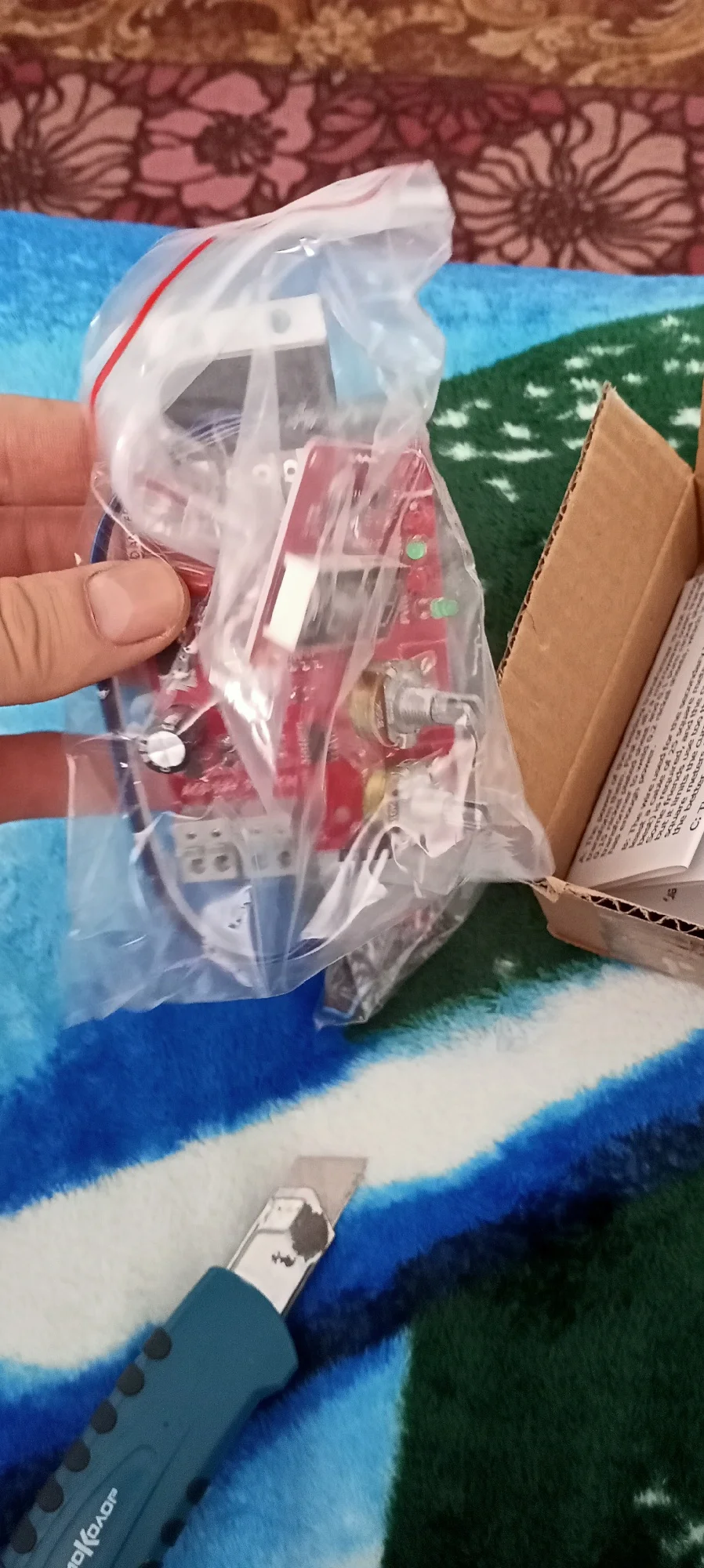

товар пришёл всё на вид целое пришло за две недели прадовца рекомендую
sergei m. 30 марта 2024
-

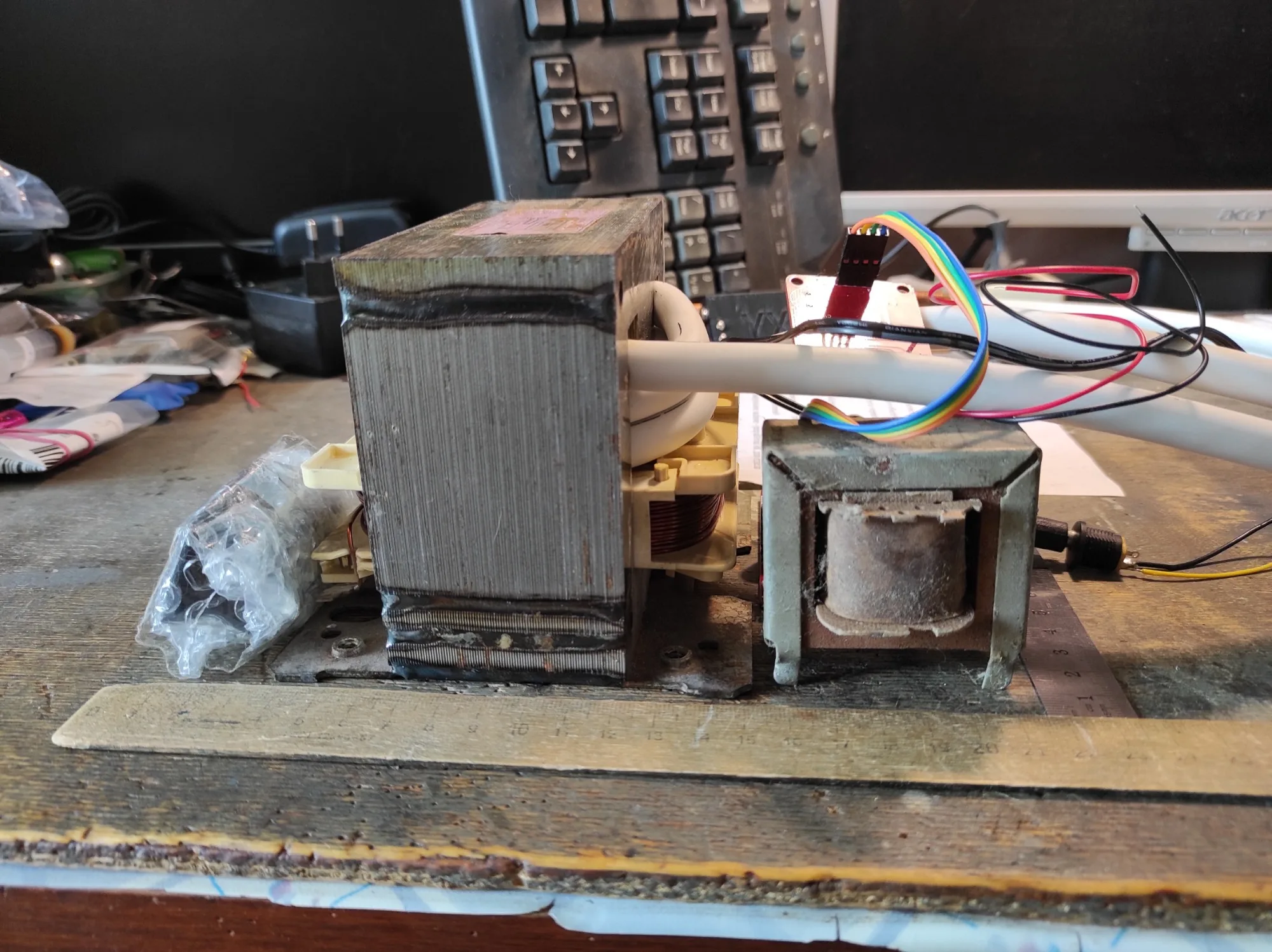

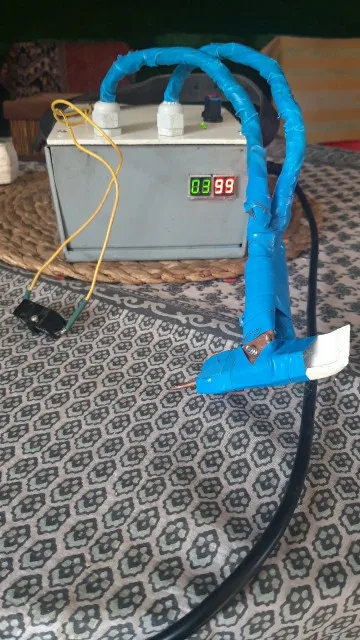

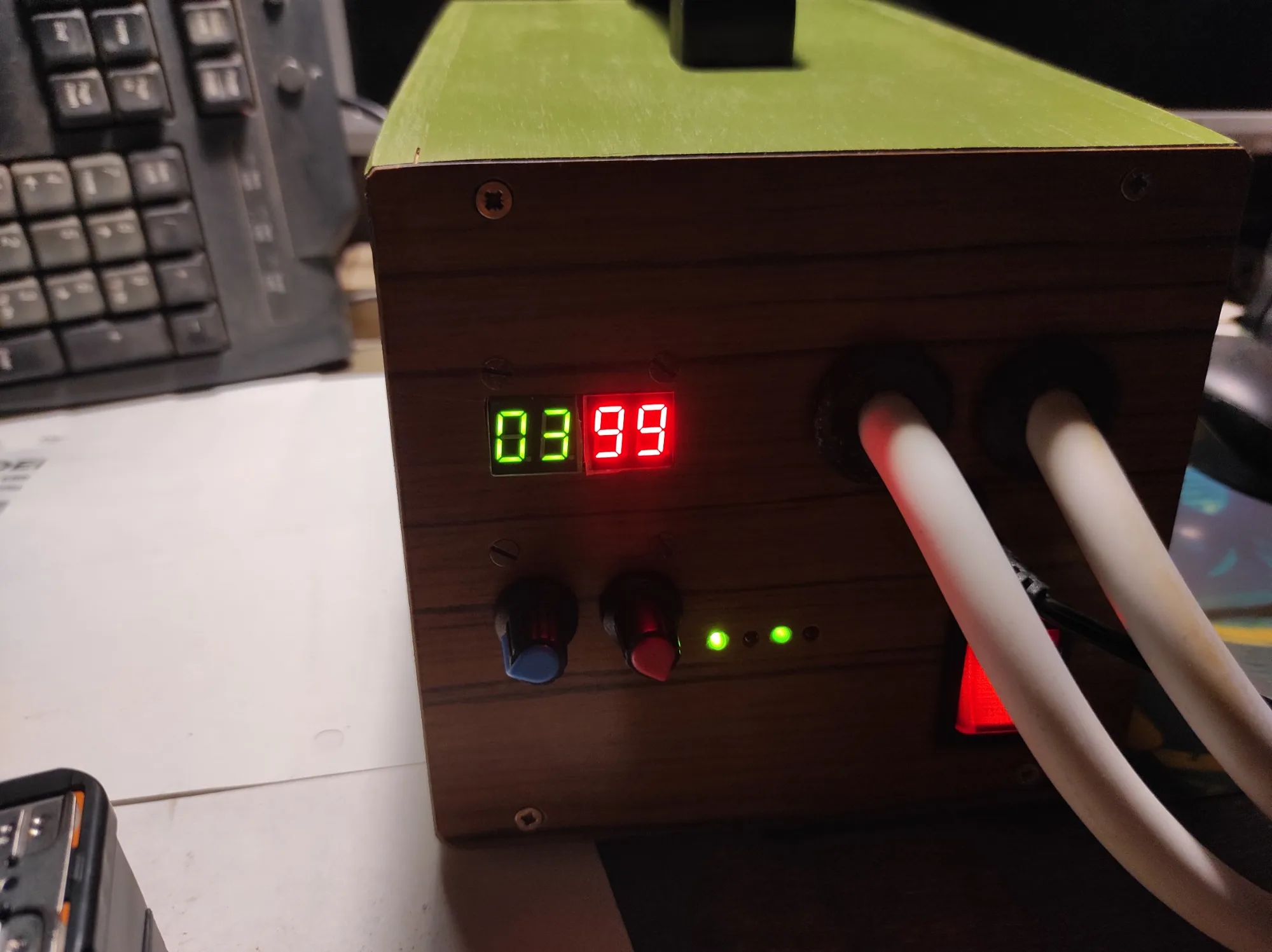

Ваще годная плата! В паре с трансом от микроволновки на 1440ВА варит никель 0,3мм на режиме 03х99. Рекомендую!
Igor K. 17 августа 2023
-

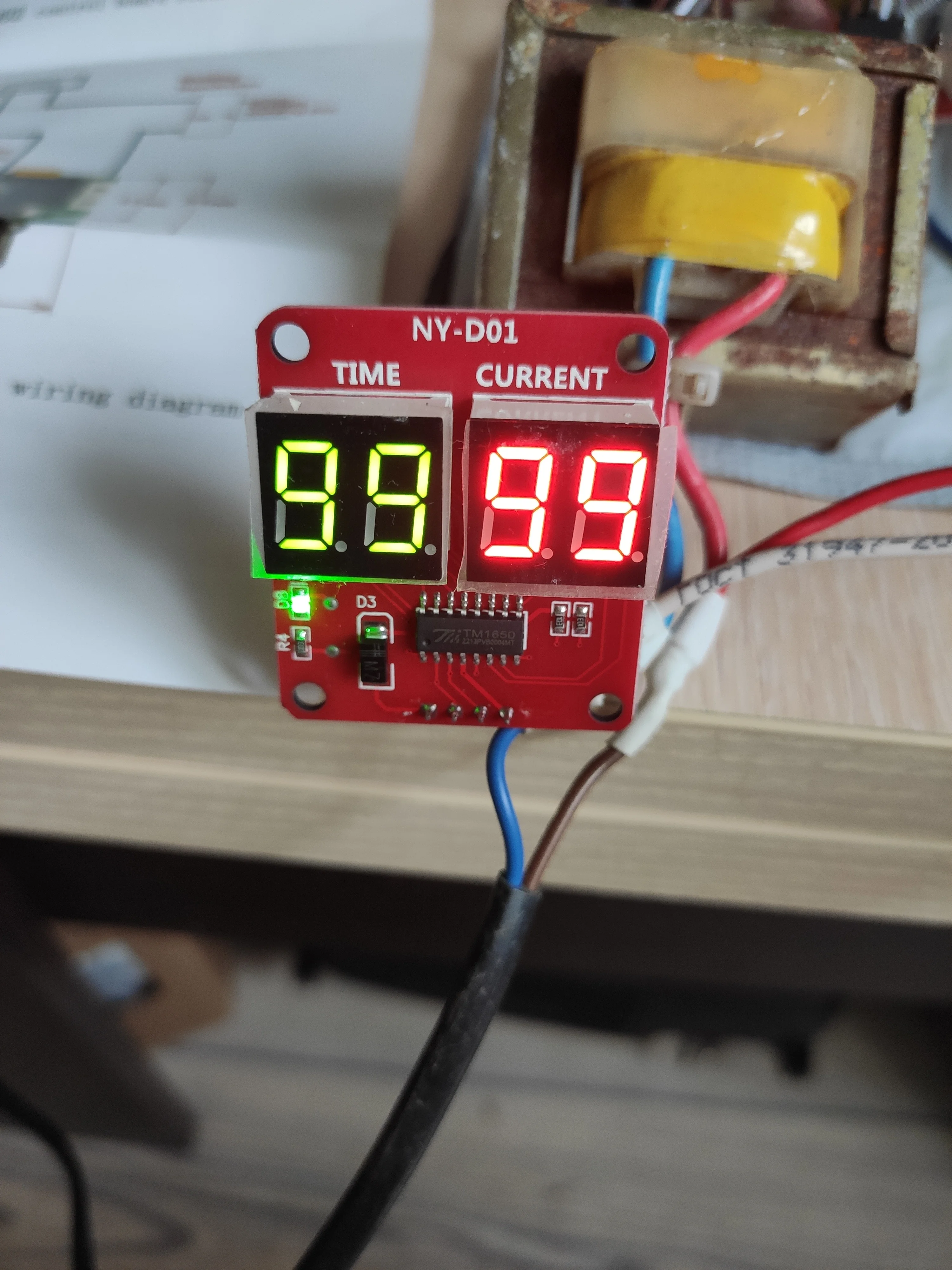

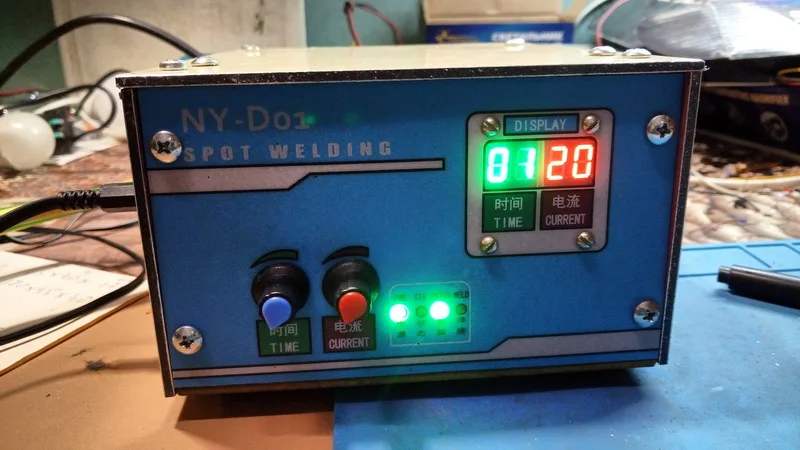

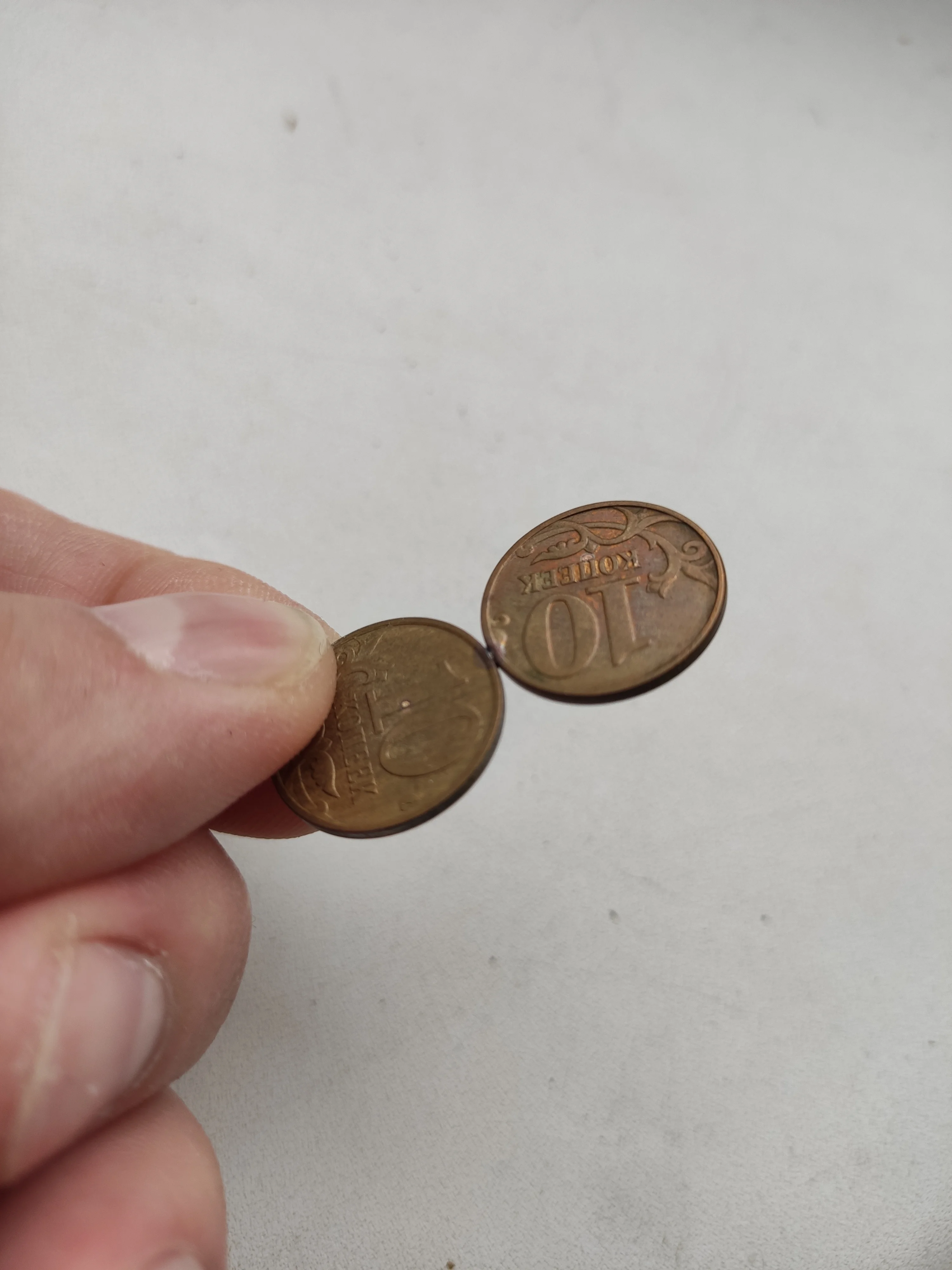

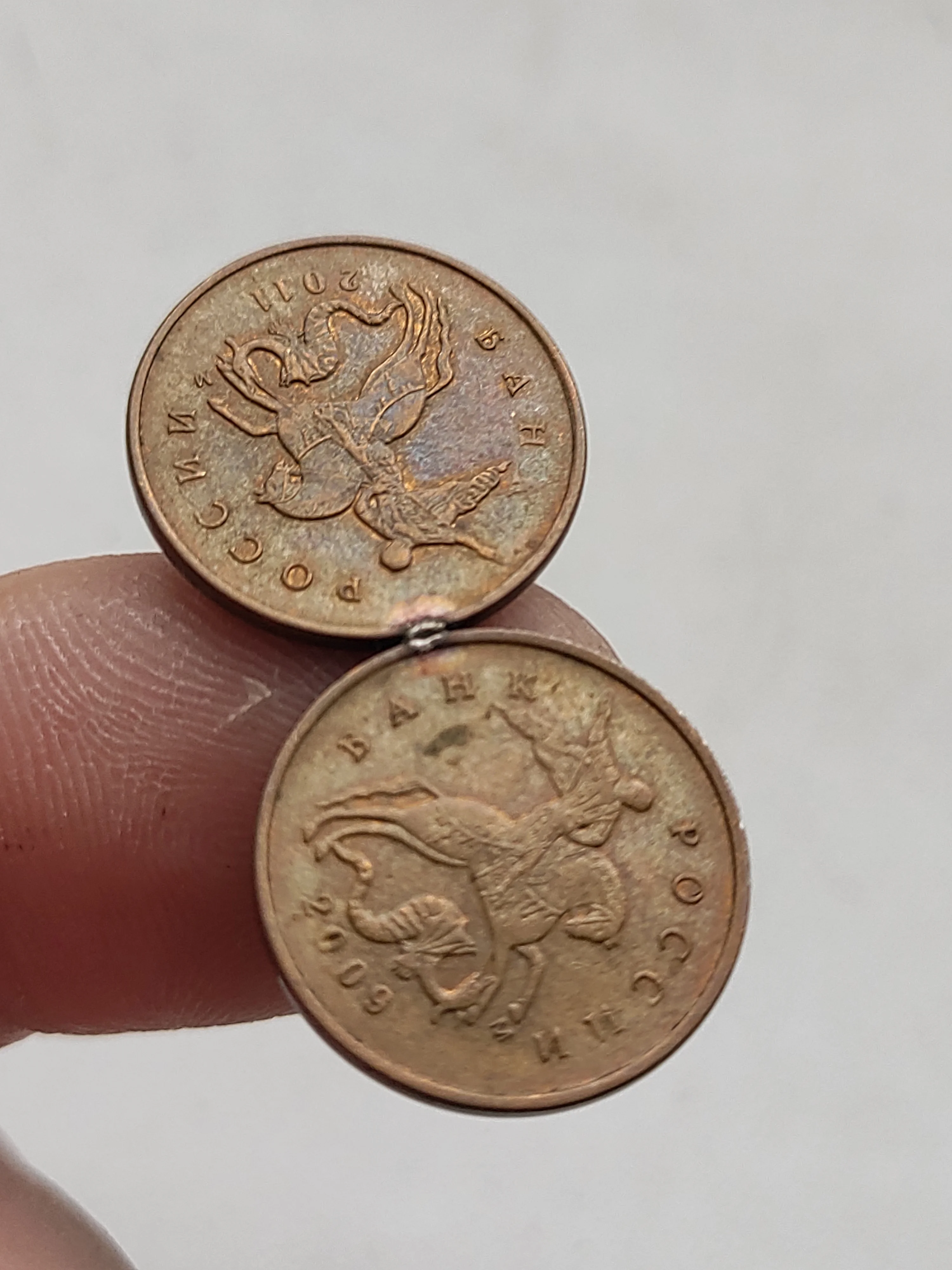

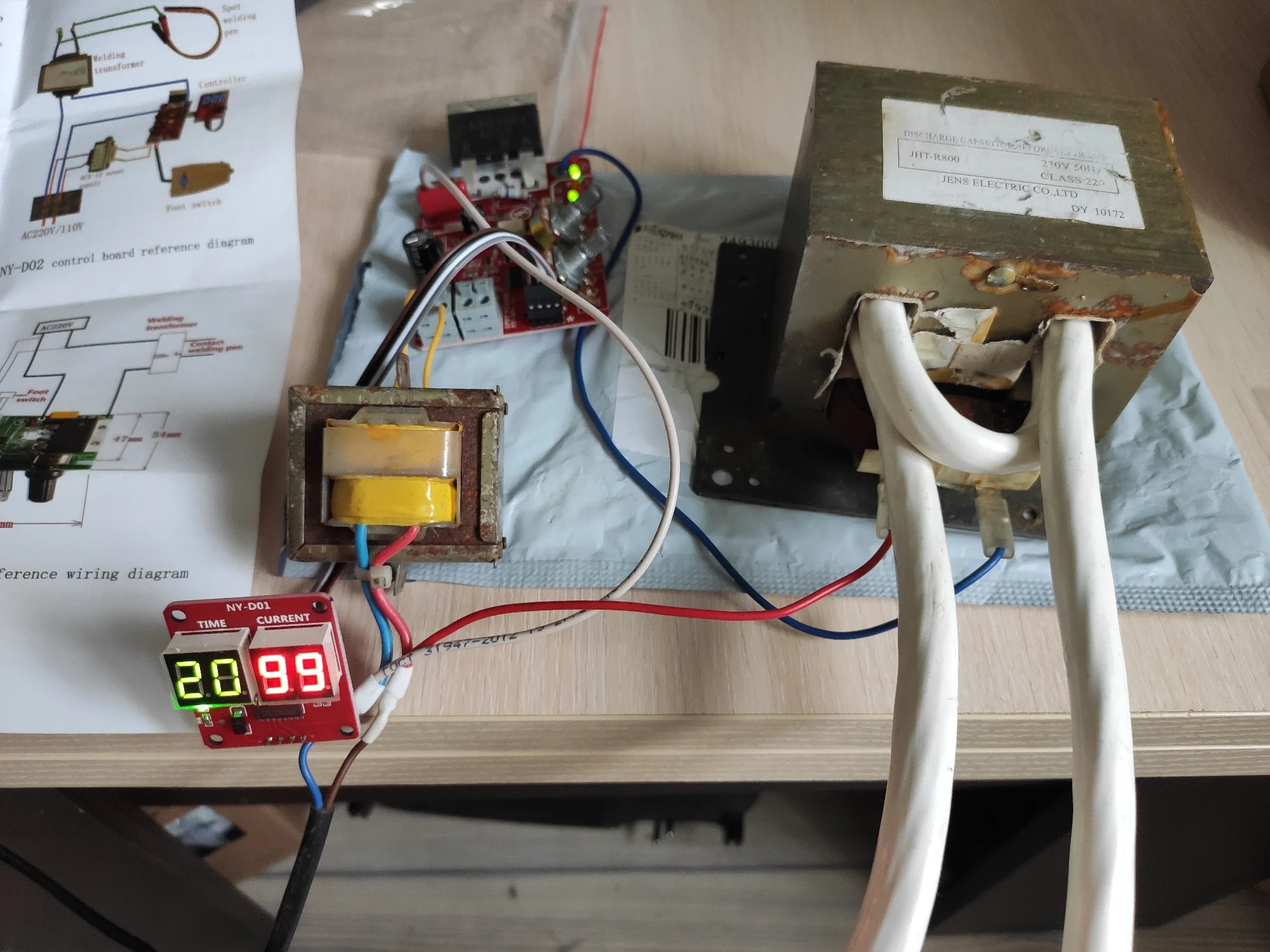

Доставка быстрая в почтомат. Регулировка времени от 01 до 99, мощности от 20 до 99. Приварились две монетки при t-20, p-99.
RU Vladimir s. 31 мая 2023
-
Посылку получил с опозданием на неделю.упакованно хорошо. Визуально всё цело. Мурыжили посылку на складе в богородске. Посылка отслеживалась всё время. Но почему то трансформатор получил раньше. Благодаря нашей почте и слабой упаковке получил сломанный и не рабочий. Продавец адекватный общительный сказал что вернёт деньги или поменяет трансформатор. Но глюки в системе не дали закрыть спор.
Анонимный пользователь 3 ноября 2022
-

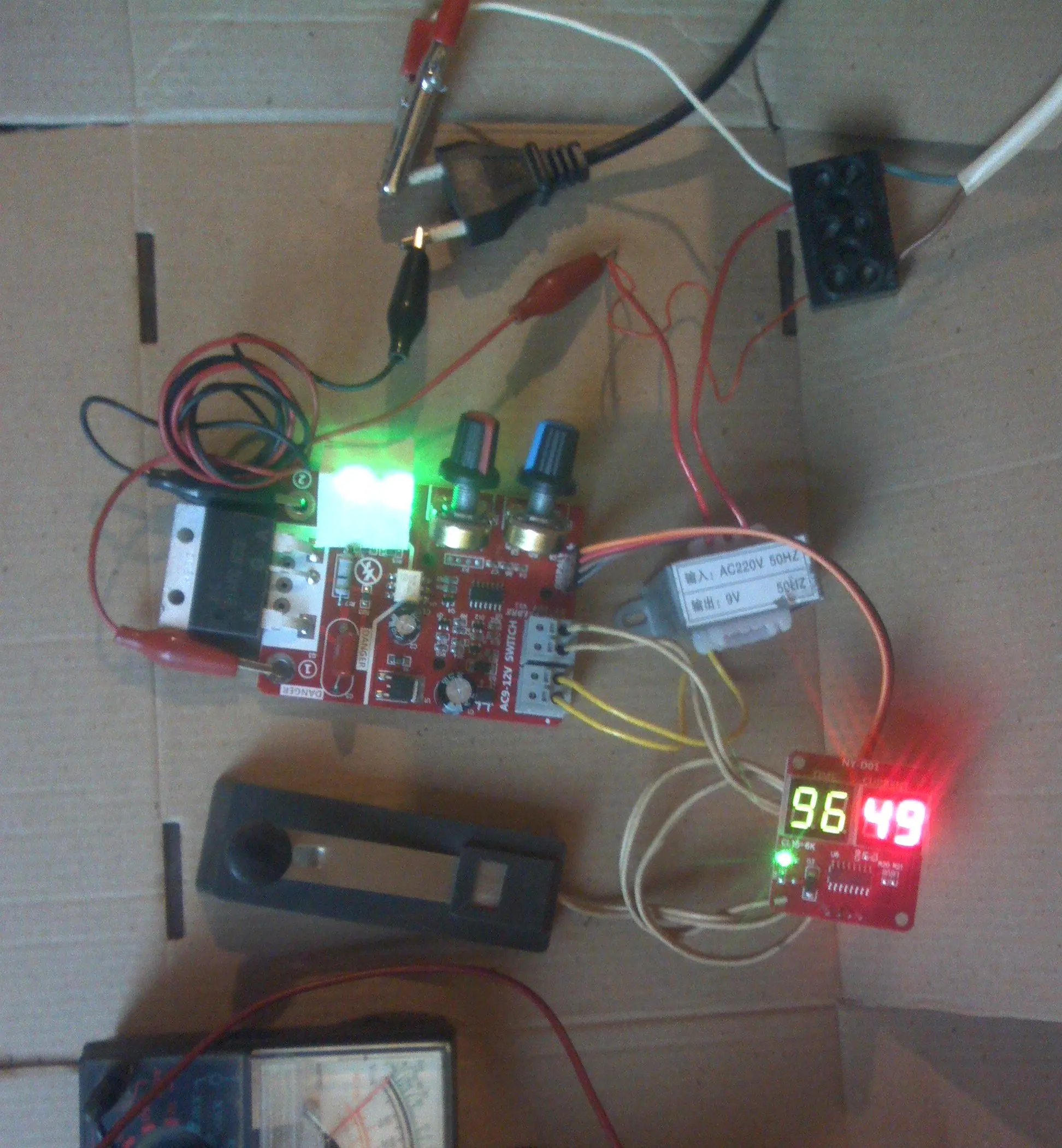

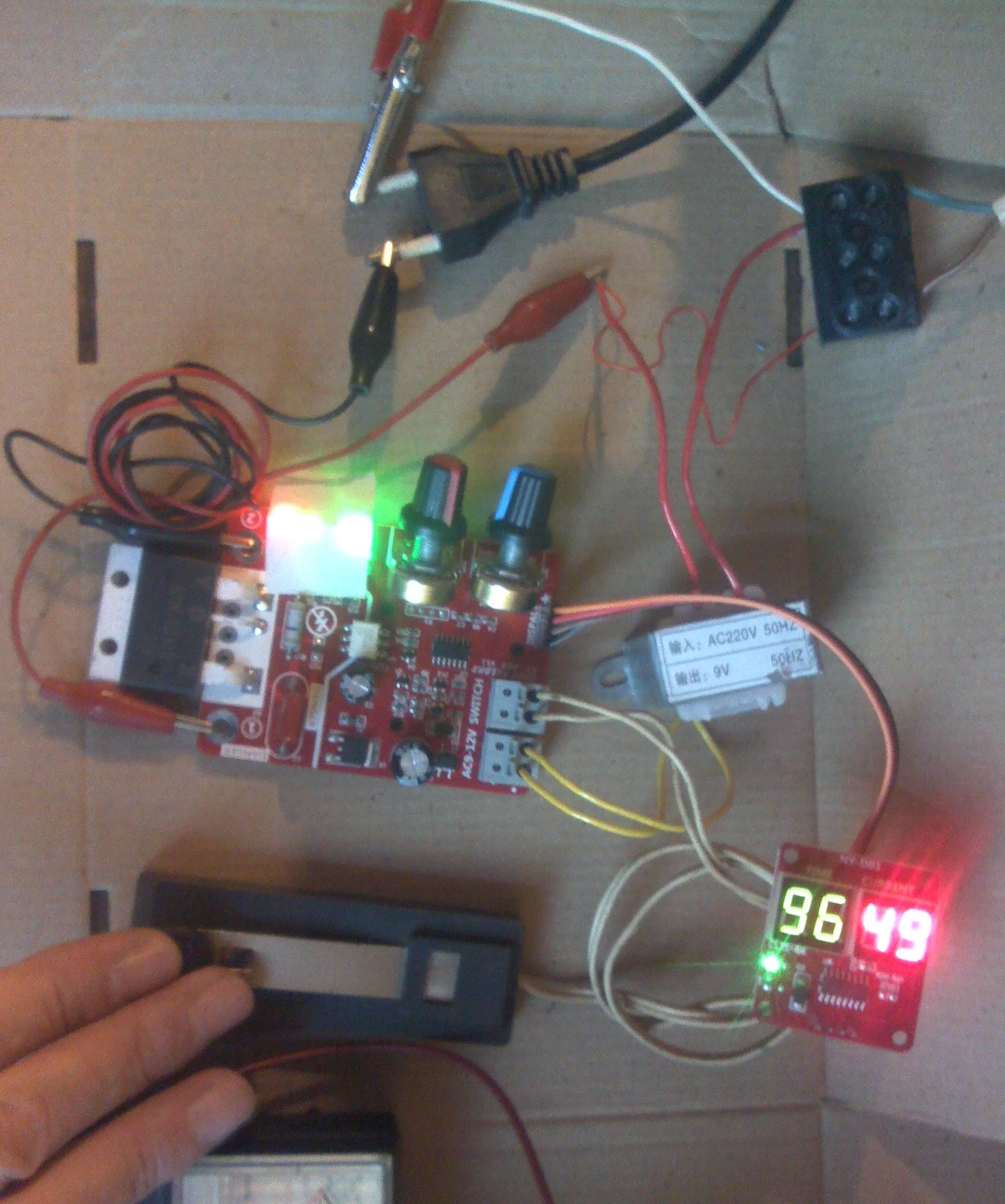

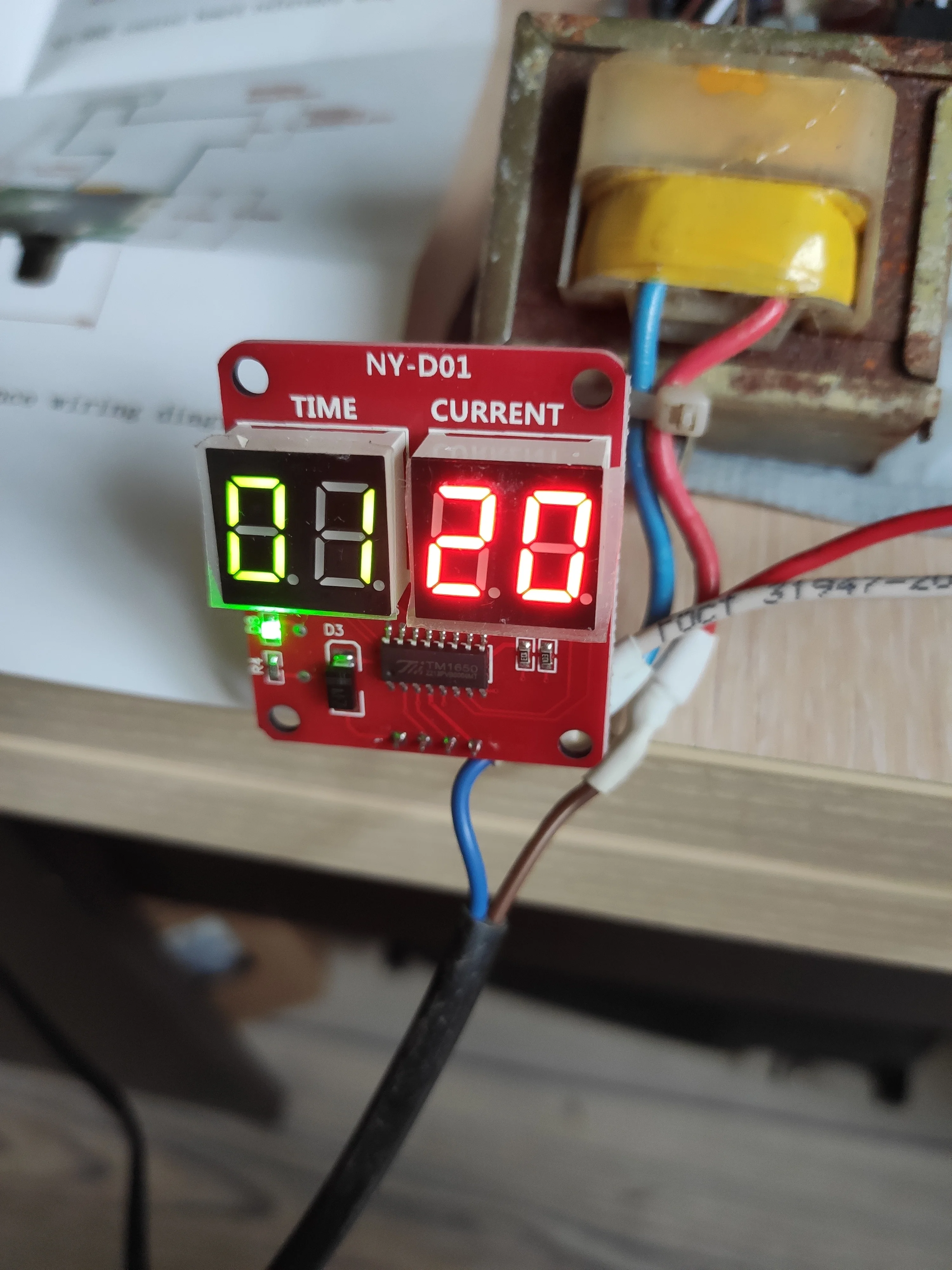

Брал плату с семистором на 100А вместе с трансом на 9В, доставка меньше 2-х недель и не на почту, а в постамат, хотя специально не указывал. Паять было лень, но любопытство пересилило и на скорую руку собрал на "крокодилах", в качестве нагрузки настольная лампа 100Вт. Регулировка переменниками, вот цифры на индикаторах: ВРЕМЯ ИМПУЛЬСА от 01 до 99 ( что за единицы измерения, не знаю, но лампу видно с 15, а на 99 это 2-3сек.) МОЩНОСТЬ (или ТОК) от 20 до 99 (вероятно, процентов мощности) - на 20 лампа ещё не светится, на 99 в полный накал. Транс на 9В, обмотки: первичка 2,69кОм, вторичка 12,7Ом; На ФОТО: 1) Дежурный режим (на плате горят 2 зелёных светодиода, прикрыл бумажкой, слепят камеру) 2) Замыкание ключа (загорается ещё красный светодиод на плате) 3) Вспышка лампы (цвета изменились, тени в другую сторону) Вывод: всё рабочее, можно брать.
ANDREY M. 30 июня 2022
-
заказ пришел быстро,нашёл транс от микроволновки и заделал сварку работает отлично,надо держак электродов придумать как сделать. Отличный товар,всем рекомендую, и доставка со склада в России.
ARTEM A. 3 февраля 2022
-

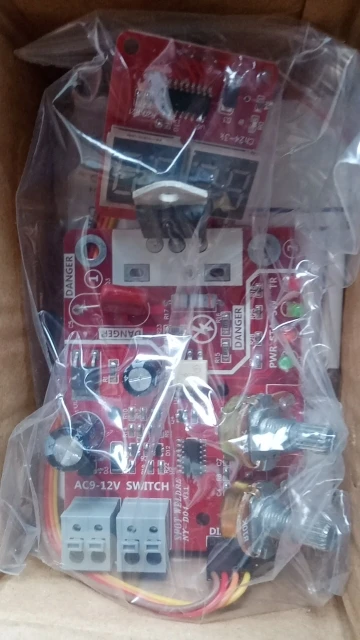

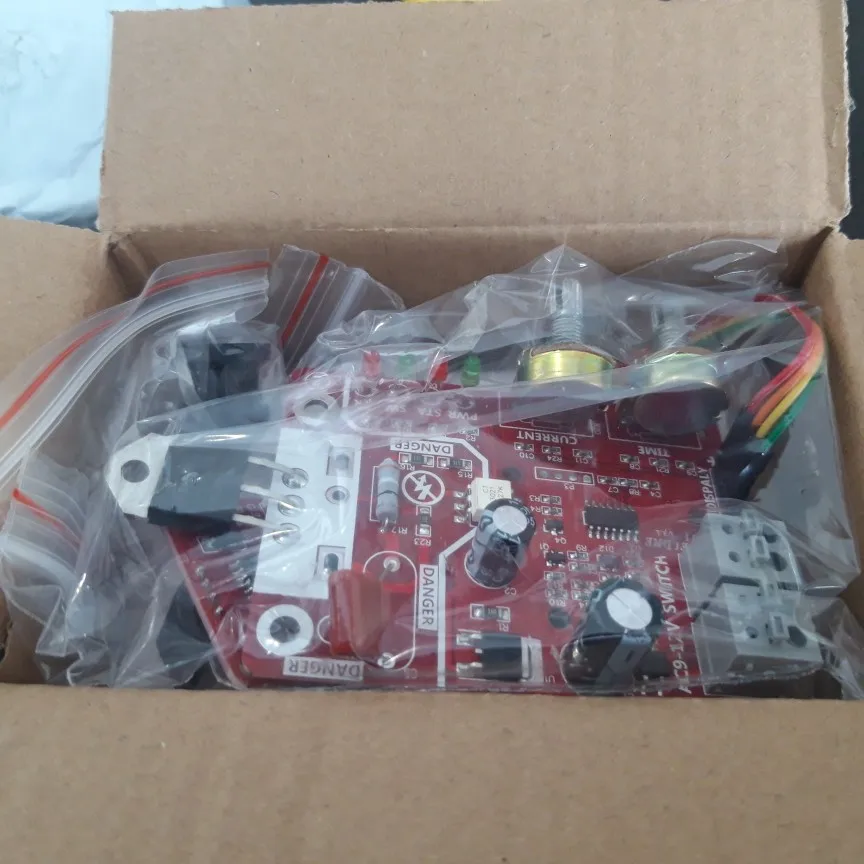

Посылка пришла быстро! 26.10 оплатил, 30.10 получил. Упаковано хорошо, в картонной коробке. С продавцом не общался. Проверю, как всё подключу. Отпишусь в дополнении.
Sergey T. 30 октября 2022
Описание

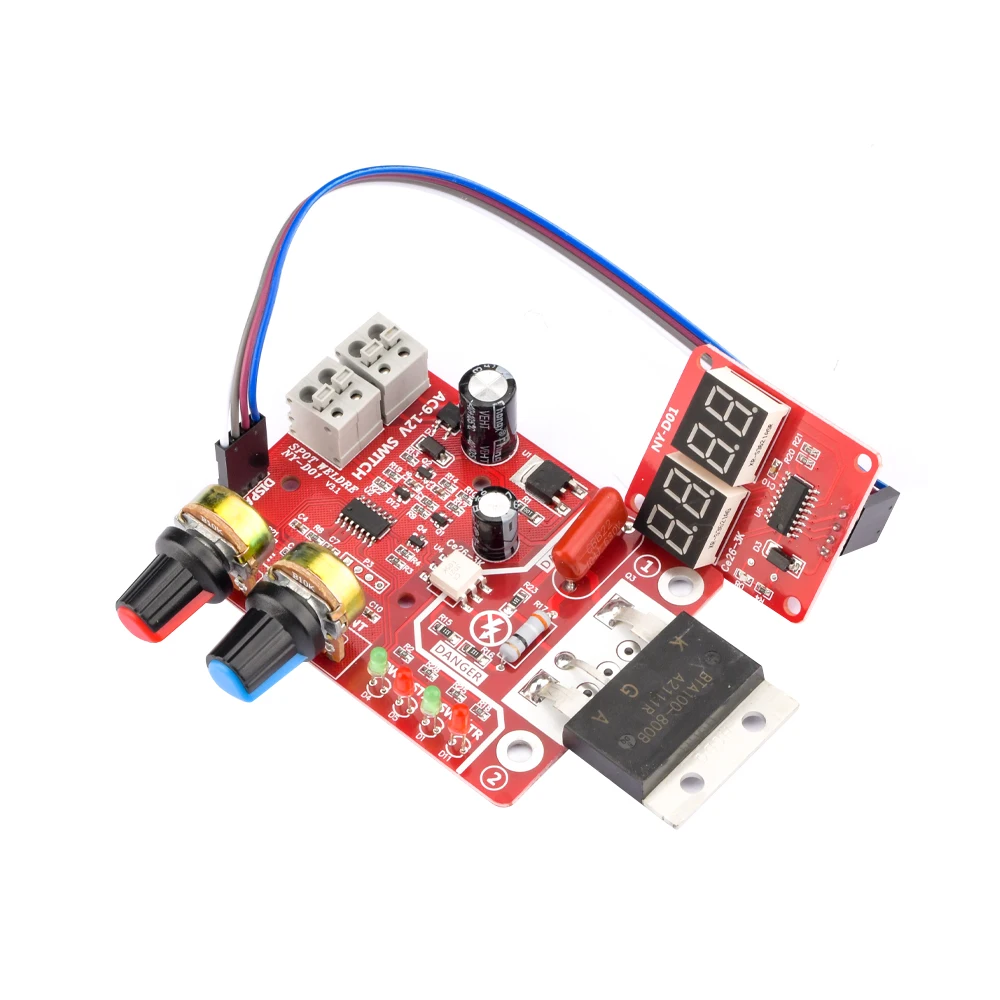

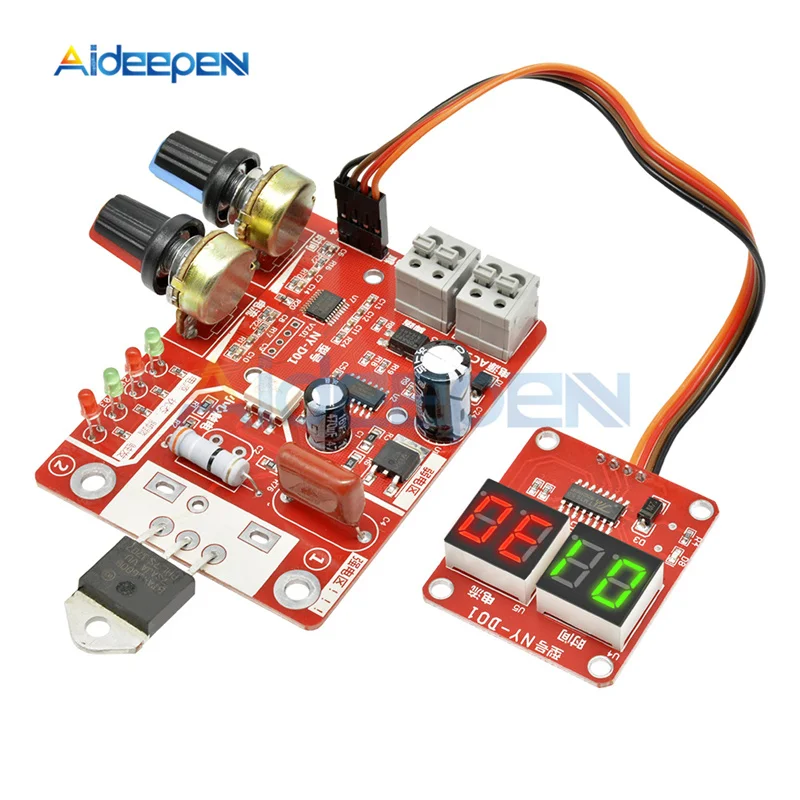

Новые и старые модели платы управления точечной сваркой будут отправлены случайным образом, а изображения новых моделей следующие:
НЕЙ-Д01 | НЕЙ-Д02 | НЕЙ-Д03 | НЕЙ-Д04 | НЕЙ-Д05 | ||
1 | Блок питания | AC9-12V 3W 50/60HZ (необходимо использовать питание переменного тока, питание постоянного тока не может быть активировано) | ||||
2 | Метод запуска | Ножная педаль или другая пассивная нормально открытая точка | ||||
3 | Триггерная форма | Специальная импортная оптопара для тиристора | Импульсный трансформатор | |||
4 | Метод отображения | Цифровая трубка 0,36 | Цифровая трубка 0,56 | ЖК-экран | Цифровая трубка 0,56 | Цифровая трубка 0,56 |
5 | Метод регулировки | Потенциометр/вращение | Кодировщик + кнопка | Кодировщик + кнопка | кнопка | кнопка |
6 | срок | 1-50 | 1-99 | 1-99 | 1-99 | 1-99 |
7 | Текущий диапазон | 30-99 | 300-999 | 30-99 | 30-99 | 30-99 |
8 | Сварочный выход | Один импульс | Двойной импульс | Двойной импульс | Один импульс | Один импульс |
9 | Функция стабилизации напряжения | Нет | Да | Да | Нет | Нет |
10 | Функция подсчета | Нет | Да | Да | Нет | Нет |
11 | Сохранение отключения питания | Да | Да | Да | Да | Да |
12 | Количество групп спецификаций | команда 1 | команда 1 | команда 5 | команда 1 | команда 1 |
13 | Привод тиристор | Двунаправленный тиристор, 100 А и ниже, может управлять уровнем G, | Модуль SCR или два спинки к спине | |||
40А и 100А представляют собой только отдельные платы управления, без трансформаторов.

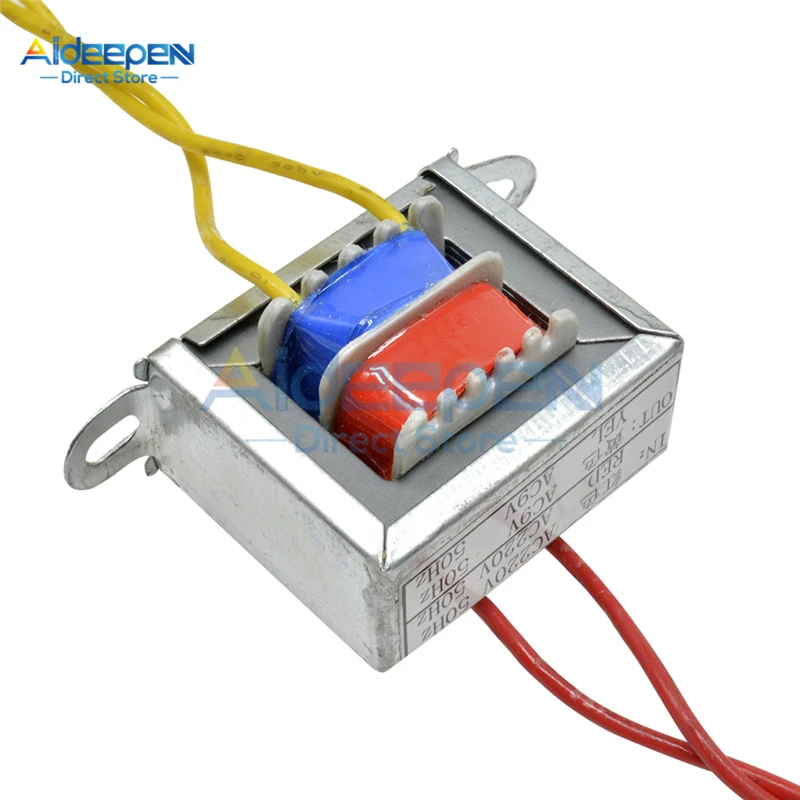

AC110V 220V TO 9V это только отдельный трансформатор, плата управления не входит в комплект.
Основные особенности контроллера:
1: Промышленный микроконтроллер STM8 для выполнения основного ядра управления.
2: сильный и слабый благодаря изоляции оптопары, работа более безопасна.
3: шнур питания и линия ножного переключателя с бесвинтовой клеммой для быстрого подключения, более удобные и надежные.
4: время ввода, ток с использованием высокоточного однобитного потенциометра, чтобы обеспечить надежный и удобный ввод
5: Встроенное питание, состояние, нога, индикатор триггера, рабочее состояние четко видны.
6: разработайте надежную схему обнаружения перехода через нуль, чтобы обеспечить точность фазового сдвига SCR.
7: Контроллер совместим с тиристором 40 100 А.
8: цифровой интерфейс управления, вы можете отображать текущее установленное время и ток.
9: вход времени 1-50, цикл единицы измерения (1 цикл 20 мс), вход тока (30-99%)
Цифровой дисплей времени и тока, диапазон времени 1-50 циклов, один цикл 20 миллисекунд, текущий диапазон 30-99%.
Быстроразъемная клемма без винтов, возьмите верхний выступ вручную, вставьте резьбу в руку, отпустите руку, леску можно плотно прижать, очень удобно
Сильное и слабое электричество изолировано оптопарой для более безопасной работы.
Совместим с тиристором 41-100А.
Использование промышленного однокристального микрокомпьютера для надежной конструкции обнаружения при пересечении нуля, стабильной и надежной работы.
Ручка регулировки времени тока
Встроенный индикатор, рабочее состояние понятно с первого взгляда.
AramОписание неисправности:
Время и ток не регулируются, количество не меняется.
Решение
Сначала посмотрите на подушечку на каждом из трех контактов потенциометра.
Как показано ниже
При появлении разрыва его можно переварить проволокой.
Примечание. Положение каждого потенциометра показано ниже.
