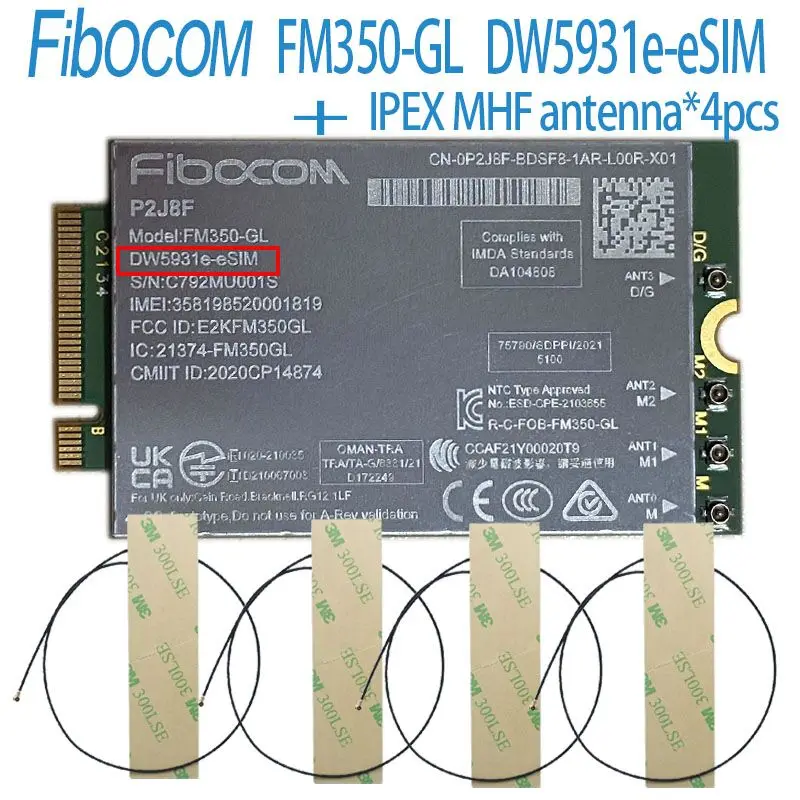

WDXUN модуль 5G DW5931E для ноутбука

Fibocom-это многомодовый модуль 5G, LTE и WCDMA, который обеспечивает гигабитную скорость, раскрывая потенциал сотовой технологии для удовлетворения потребностей приложений с высокой пропускной способностью.

Благодаря богатому выбору частотных диапазонов FM350-GL обеспечивает покрытие глобальной мобильной сети для облегчения продукта с одним SKU, снижает сложность конфигурации конечного продукта.

FM350-GL поддерживает сеть 5G NR Sub6 со скоростью до 4,67 Гбит/с по нисходящему каналу и 1,25 Гбит/с по восходящему каналу. Он также обеспечивает Резервный вариант для сетей LTE и WCDMA.

FM350-GL разработан с форм-фактором M.2 30*52, который идеально подходит для интеграции с персональным компьютером (ноутбук, настольный компьютер, планшет и т. Д.), Шлюзом IoT и маршрутизаторами под управлением Windows, и ОС Linux.

Характеристики продукта

• НР ФР1 (Суб6):

N1, N2, N3, N5, n7, n8, N20, N25, n28a, n28b, n30, n38, N40, n41, n48, n66, N71, N77, n78, n79

• LTE:

B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28 (A & b), B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, В71

• LAA: диапазон 46

• WCDMA: диапазоны 1, 2, 4, 5, 8

• NR CA: DL 2CC/ UL 2CC

• LTE CA: DL 5CC/ UL 2CC

• NR DL 4x4 MIMO:

N1, N2, N3, n7, N25, n30, n38, N40, n41 (полный), n48, n66, N77, n78, n79

• LTE DL 4x4 MIMO:

B1, B2, B3, B4, B7, B25, B30, B34, B38, B39, B40, B41 (полный), B42, B43, B48, B66

• UL 2x2 MIMO: n41, N77, n78, n79

• SRS :n41, N77, n78, n79, поддержка: 1T2R, 1T4R, 2T4R

• CBRS: B48

• HPUE: B41, n41, N77, n78, n79

Основные параметры

• GNSS:GPS, ГЛОНАСС, BeiDou, Galileo, QZSS

• Вспомогательная GNSS (A-GNSS)

• Встроенный eSIM-код

• SAR кузова

• Антенный тюнер

• Рабочее напряжение: 3315 В ~ 4,4 В, типичное 3,3 В

• Рабочая температура: -10 ~ 55

• Температура хранения: -40 ~ + 85

• Форм-фактор: M.2 S3 Key-B

• Размер: 30*52*2,3 мм

• Мощность TX:

NR и LTE: 23 дБм

WCDMA: 23,5 дБм

• Чувствительность RX: NR и LTE: -98 дБм ~ 102 дБм

Данные

• Нисходящий канал

Пик NR FR1 (Sub6): 4,67 Гбит/с MIMO 4x4, 256QAM

LTE: 1,6 Гбит/с MIMO 4x4, 256QAM

Пик ENDC: 3,74 Гбит/с MIMO 4x4, 256QAM

• Восходящий

NR FR1 (Sub6) Пик: 1,25 Гбит/с MIMO: 2x2, 256QAM

LTE: 211 Мбит/с MIMO 1x1, UL 256QAM

Пик ENDC: 835 Мбит/с MIMO 1x1, NR: 256QAM; LTE: 256QAM

Интерфейсы

• USIM 1,8 В, 3 В

• PCIe поколение 3,0

• I2C

• SAR кузова

• MIPI тюнер

• Настраиваемая антенна

Драйверы ОС

• Операционная система Windons 10, Linux

Утверждение

• Перевозчиков

AT&T, Verizon, T-Mobile, Vodafone, Telefonica, Swisscom, DTAG, CMCC, CUCC, CTCC, Telstra, Optus, Docomo, KDDI, Softbank

• Регулирования/Промышленность

GCF, PTCRB, CCC, CTA, SRRC, CE, IC, FCC, CBRS, JATE, TELEC, RCM

• Другие РоХС, достигаемость, ХФ, КБ, УЛ
