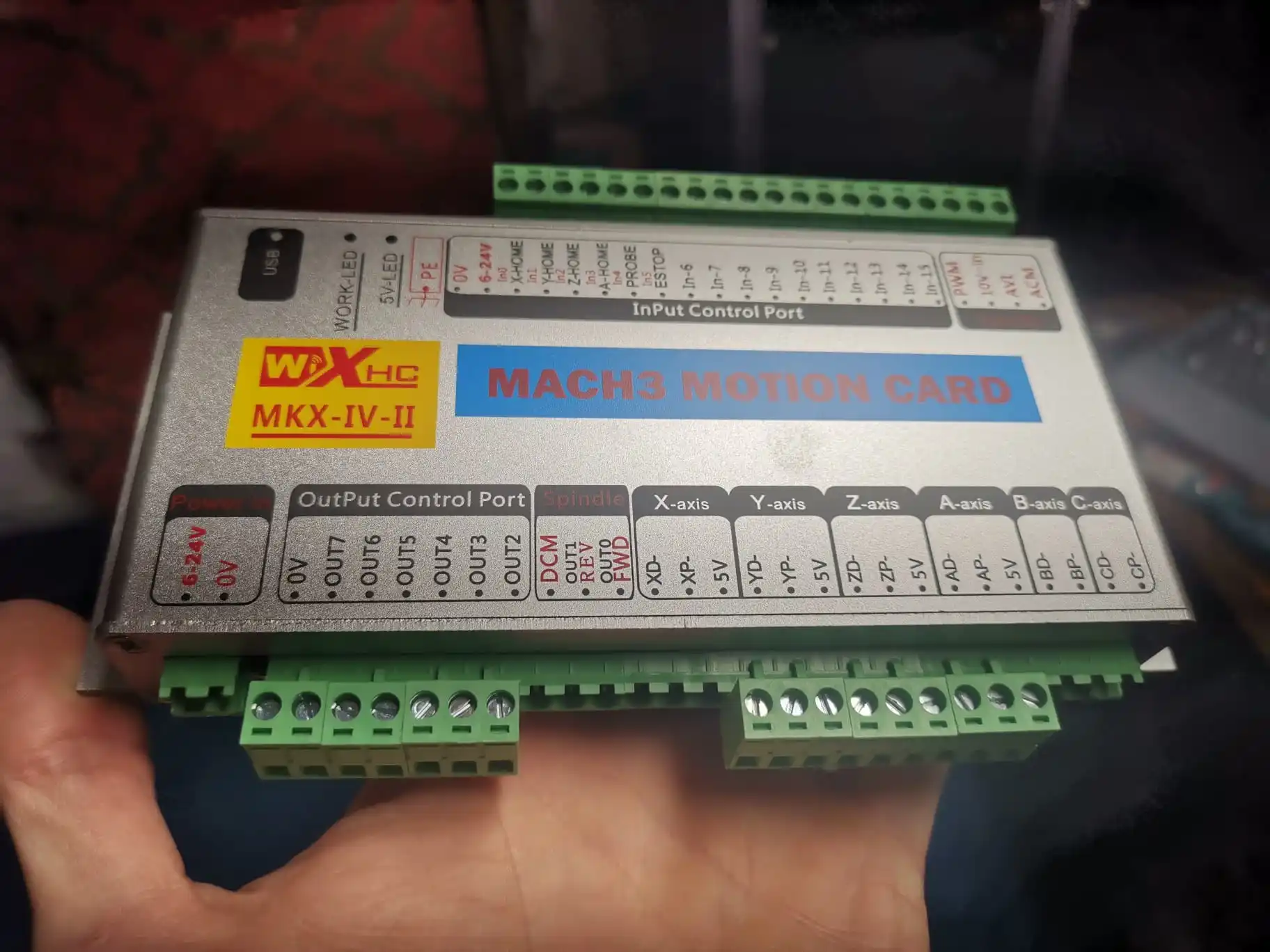

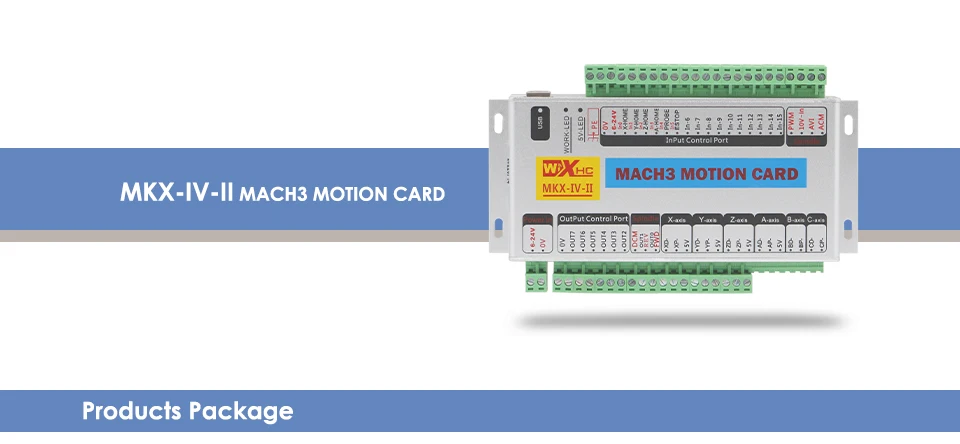

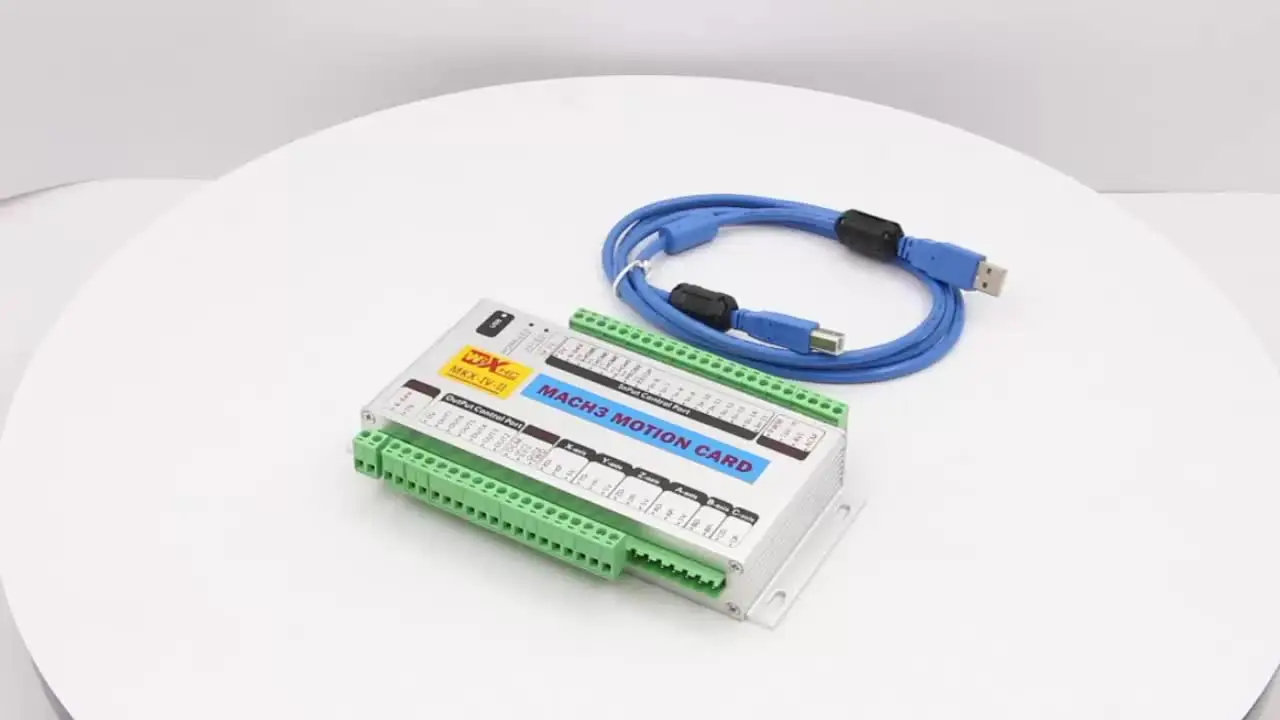

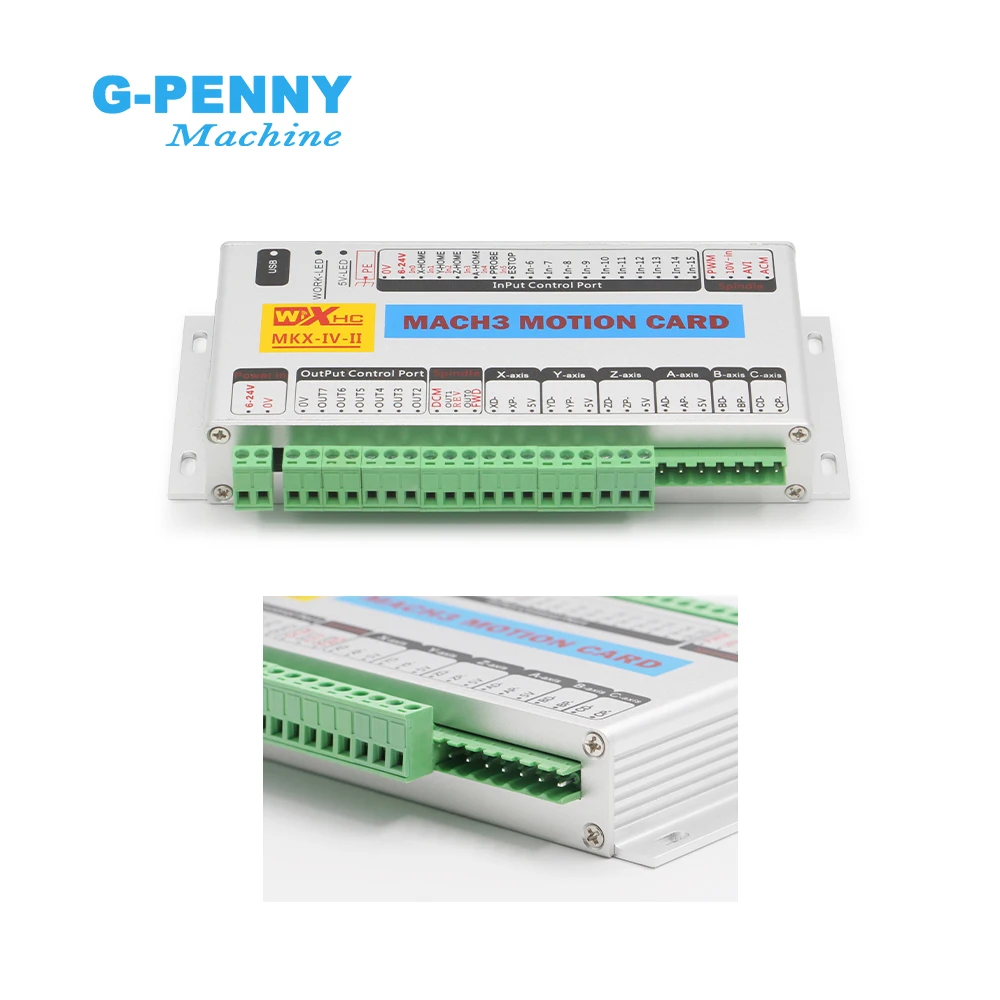

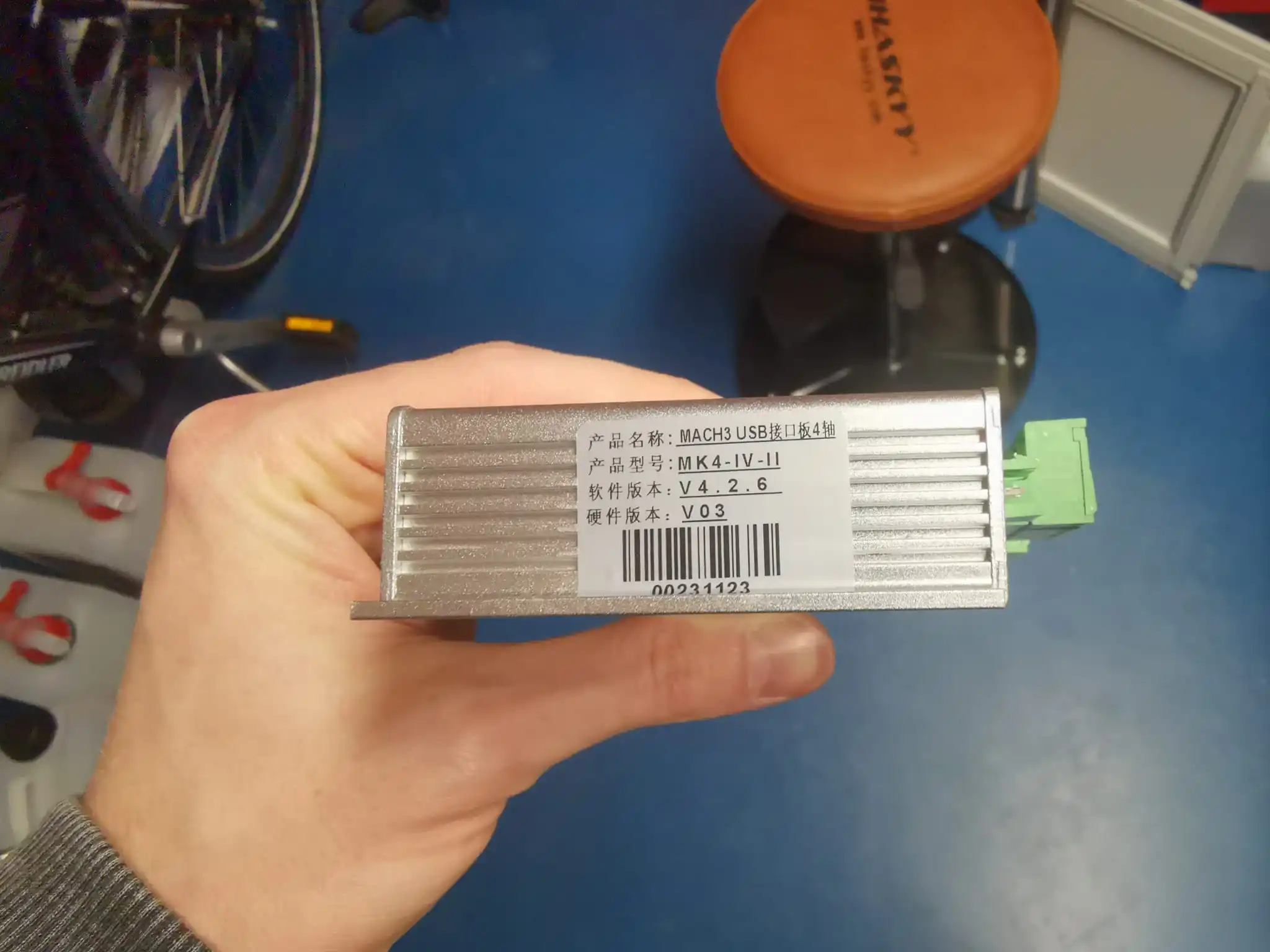

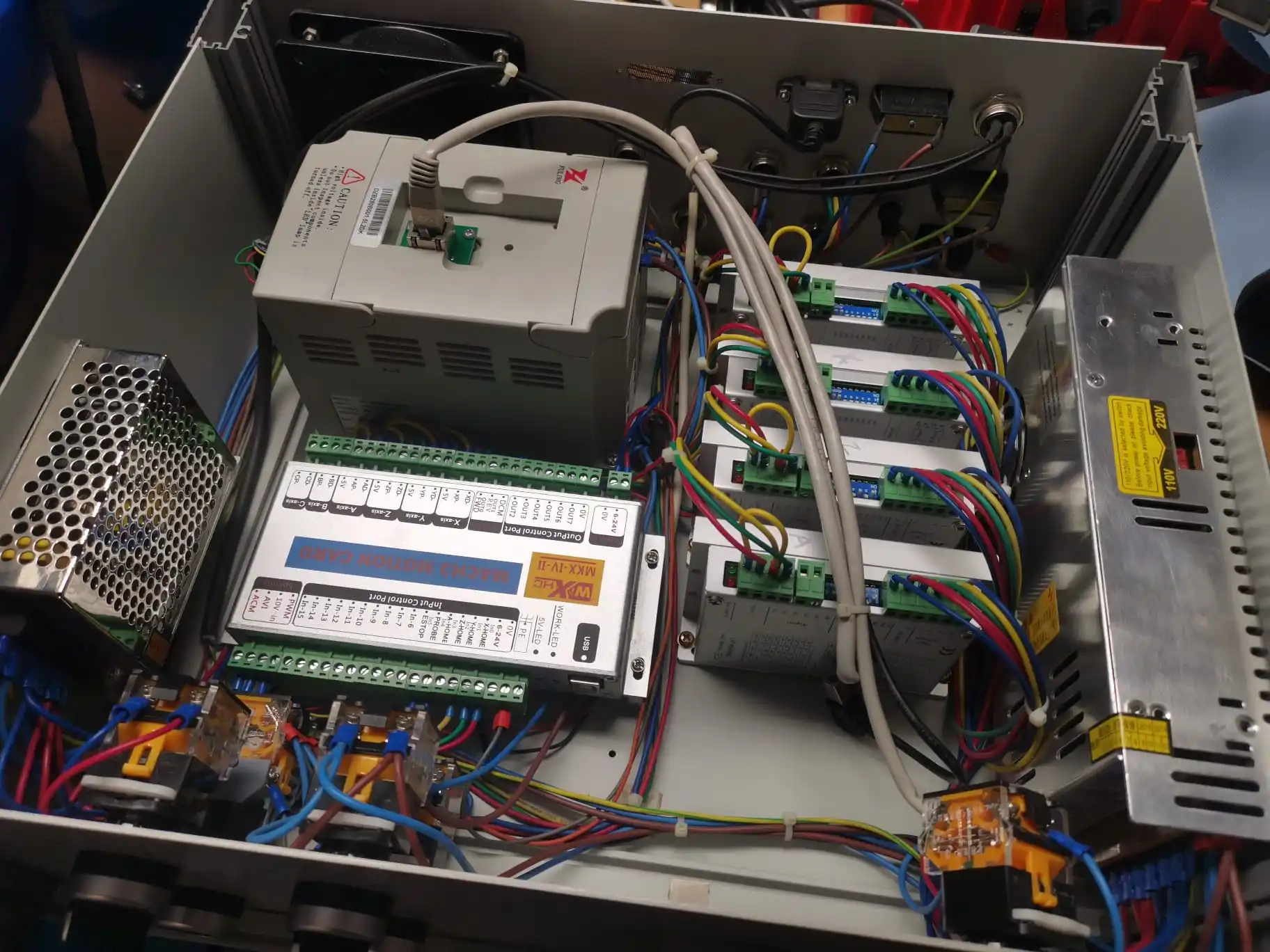

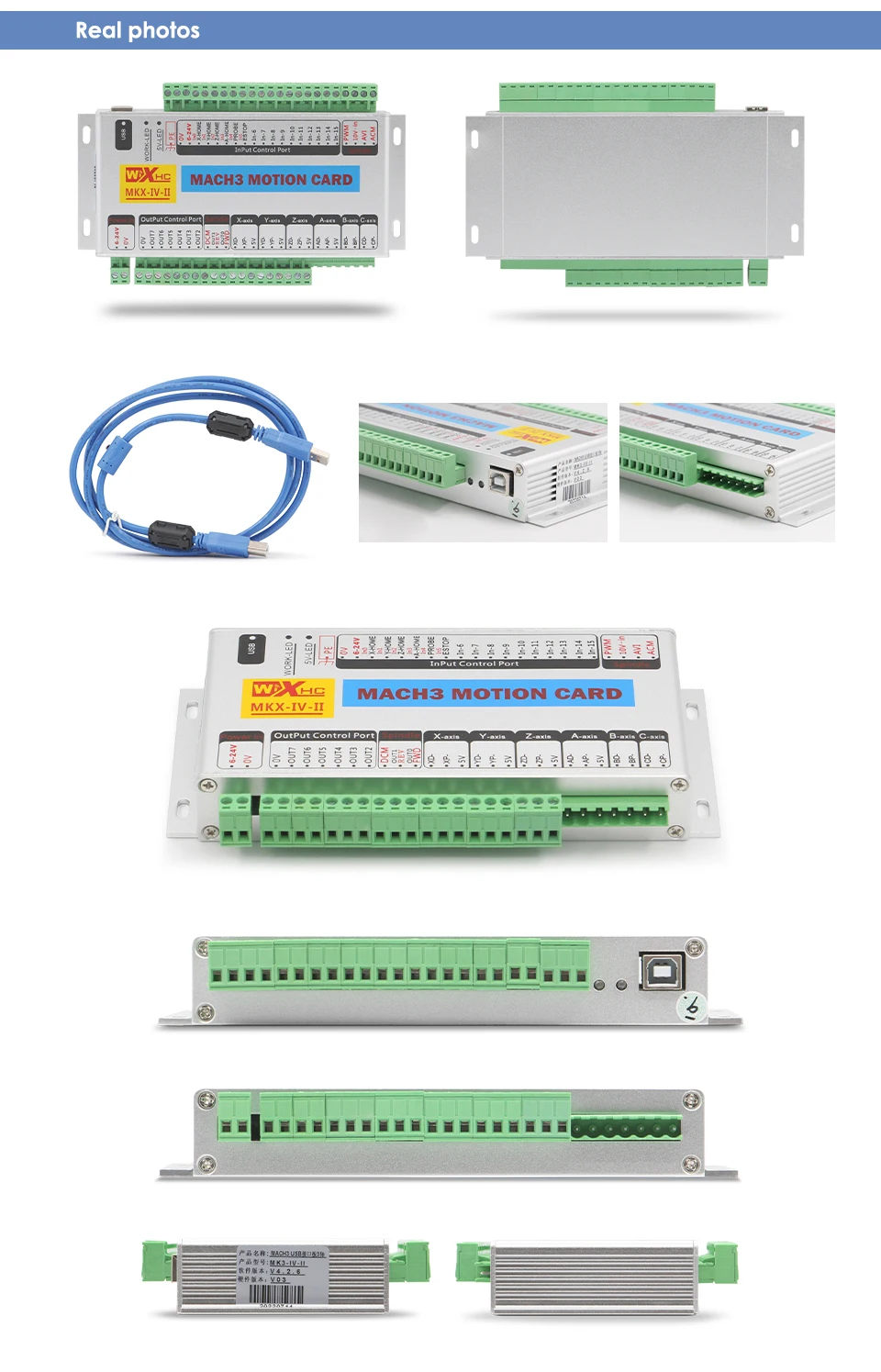

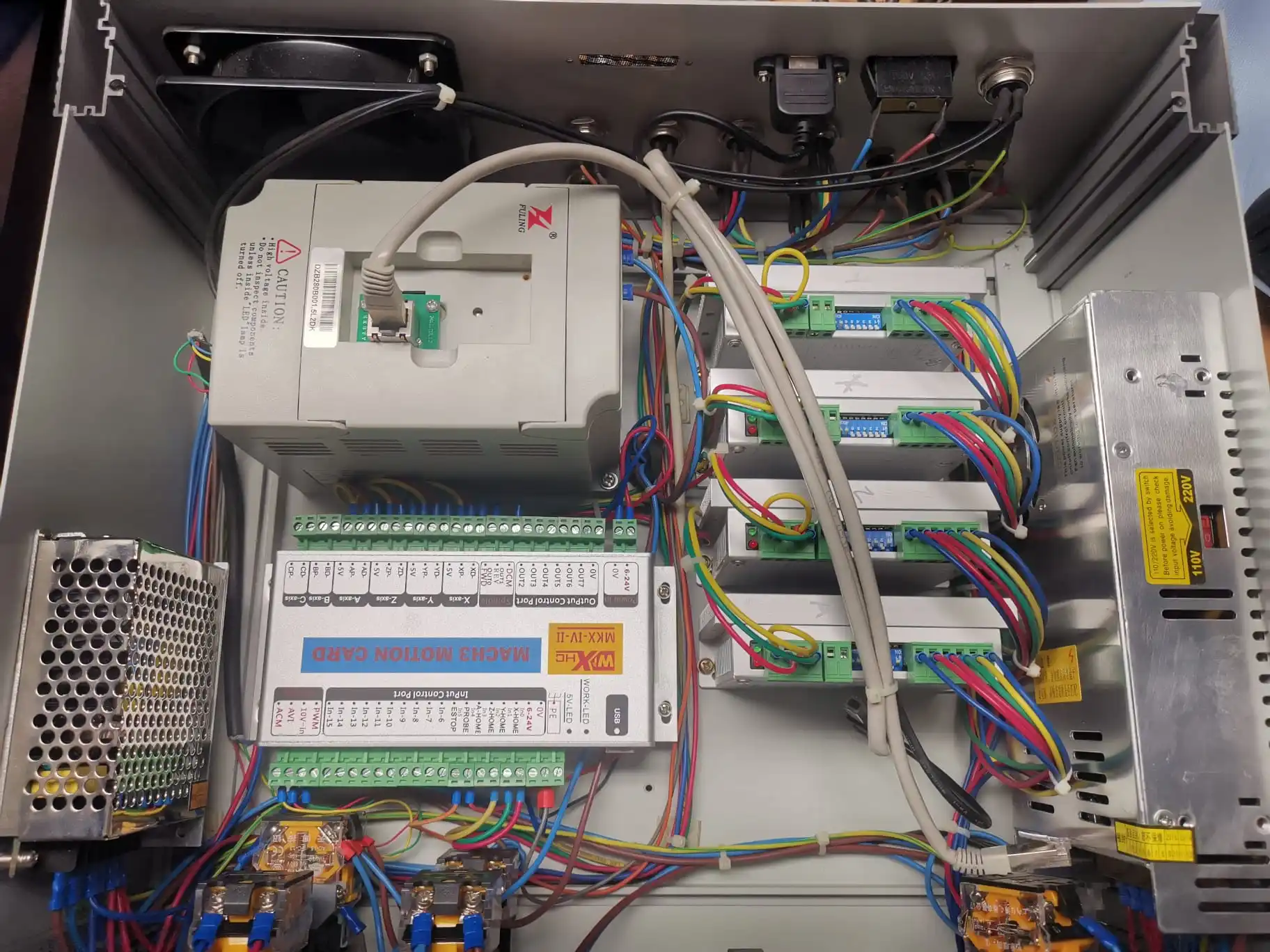

G-PENNY MACHINE MKX-IV-II 3/4 осевая карта управления движением MACH3

1 шт. x 3 оси/4 оси MACH3 USB интерфейс карты управления движением 2000 кГц

Особенности:

· Поддержка всех версий Mach3.

· Может работать только под операционной системой Windows.

· USB не требует установки драйверов, версия Windows подключена и работает.

· Полностью поддерживает горячую вилку USB, контролирует состояние подключения USB в любое время, когда Mach3 работает, usb-кабель может быть отключен, а затем подключен, и соединение может быть нормальным.

· Поддержка до 6-axis связь, включая занятия бегом 6-осевой связь. (В зависимости от модели, Количество поддерживаемых осей отличается)

· С импульсным выходом 2000 кГц, поддержка сервопривода/шага.

· С индикатором состояния, он может подсказать подключение USB и подключение Mach3. Во время операции различные состояния можно увидеть с первого взгляда.

· С 16 входами IO, 8 выходными портами IO

· Все порты IO полностью изолированы, с сильной защитой от помех и стабильной производительностью

· Поддержка шпинделя ШИМ управления скоростью выход; Поддержка шпинделя импульса + Направление выхода; Поддержка шпинделя от 0 до 10 в аналоговый контроль скорости напряжения выход.

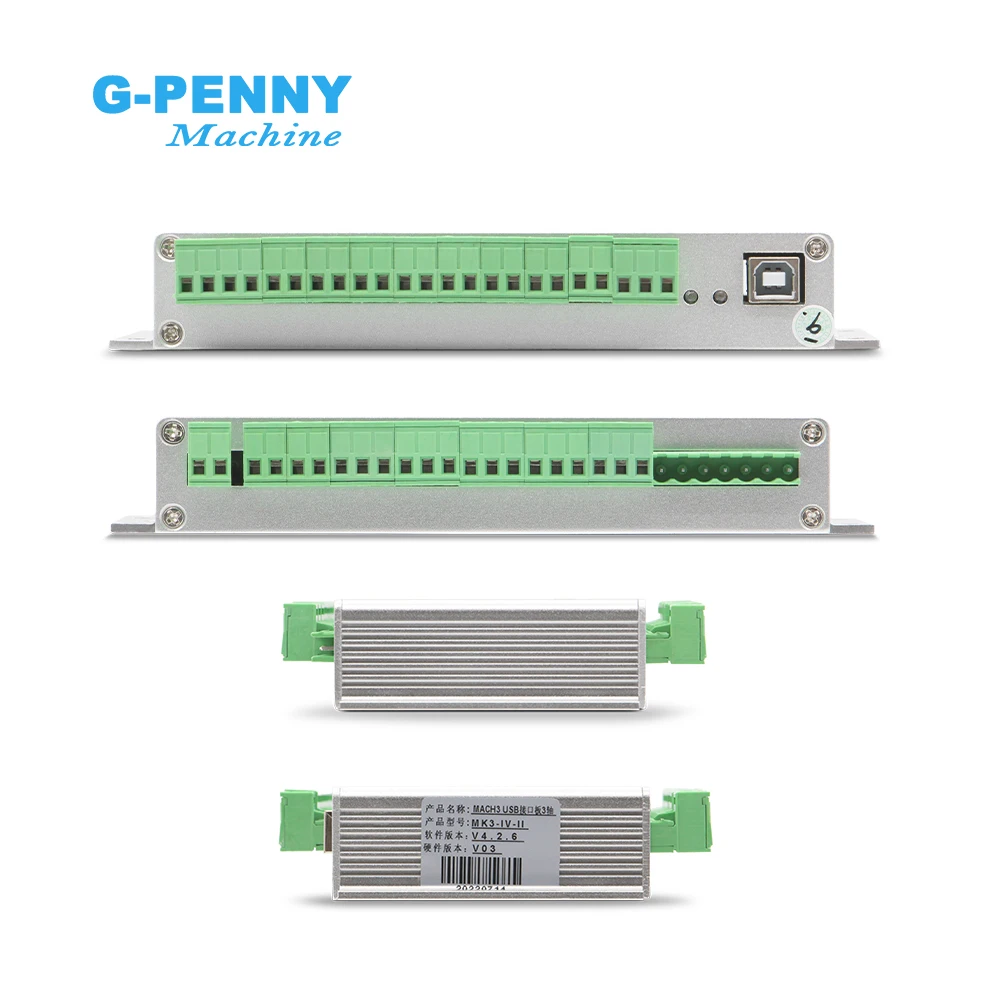

· 184x110x30 мм, алюминиевый корпус, защита от помех, Стабильная и надежная.

Примечание: Если инвертор включен, плата управления не работает должным образом, что вызвано помехами инвертора; Пожалуйста, замените инвертор
Согласно нашим испытаниям, рекомендуются следующие бренды частотных преобразователей на рынке: лучшее.

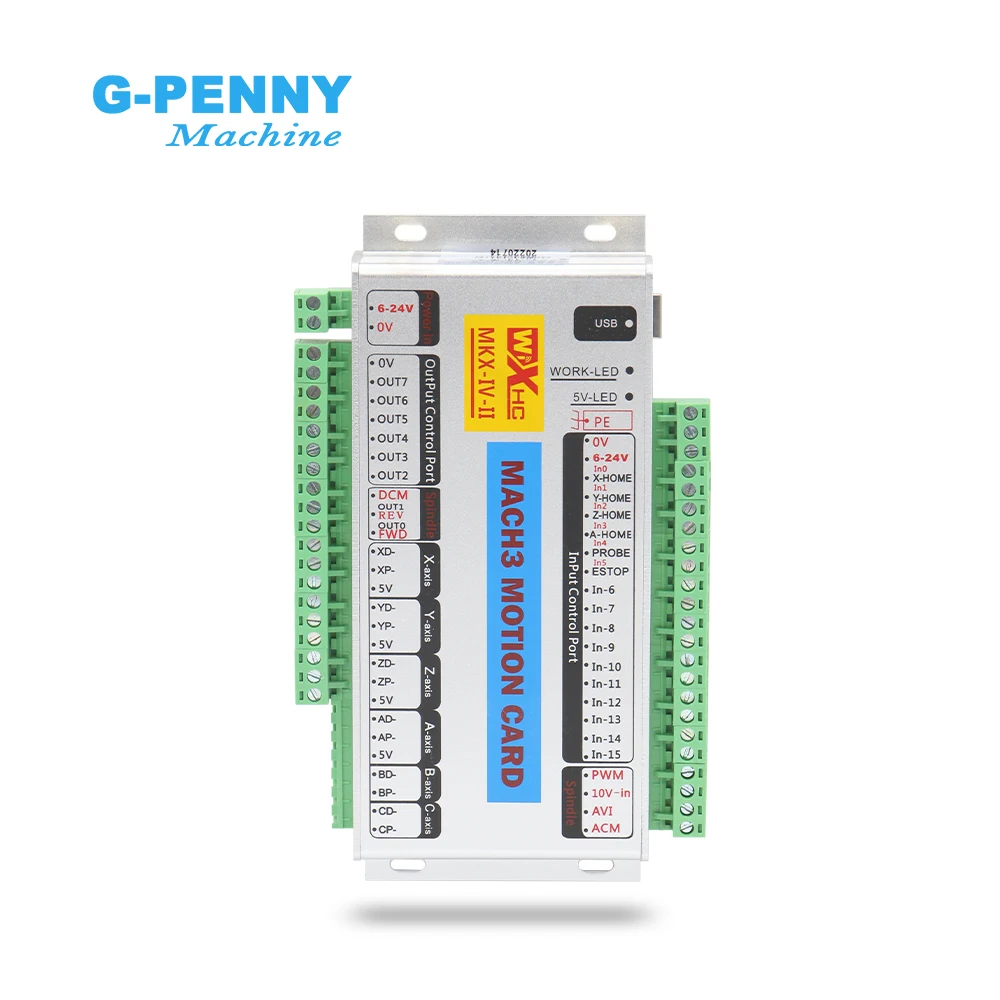

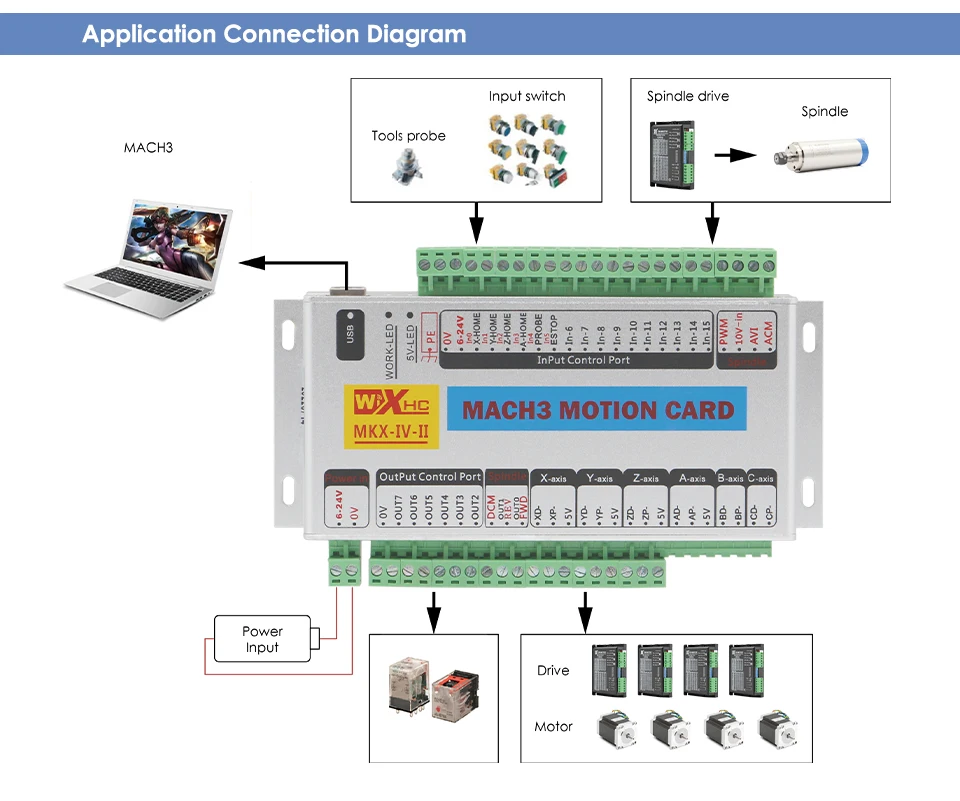

Интерфейс входного сигнала

Есть 16 входных сигналов, и низкоуровневый вход действителен, а входной ток-5 мА.

Поддержка сигнала 6-24 В.

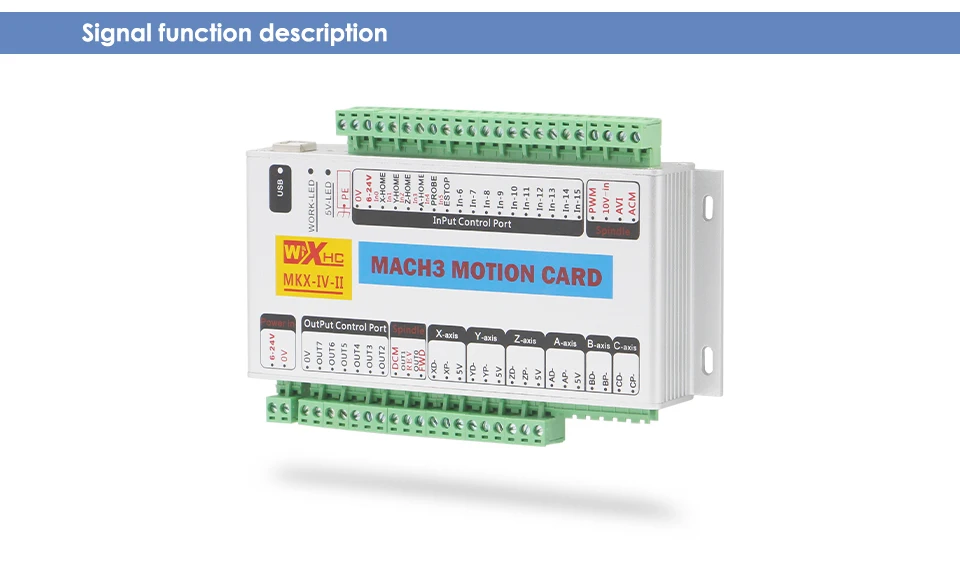

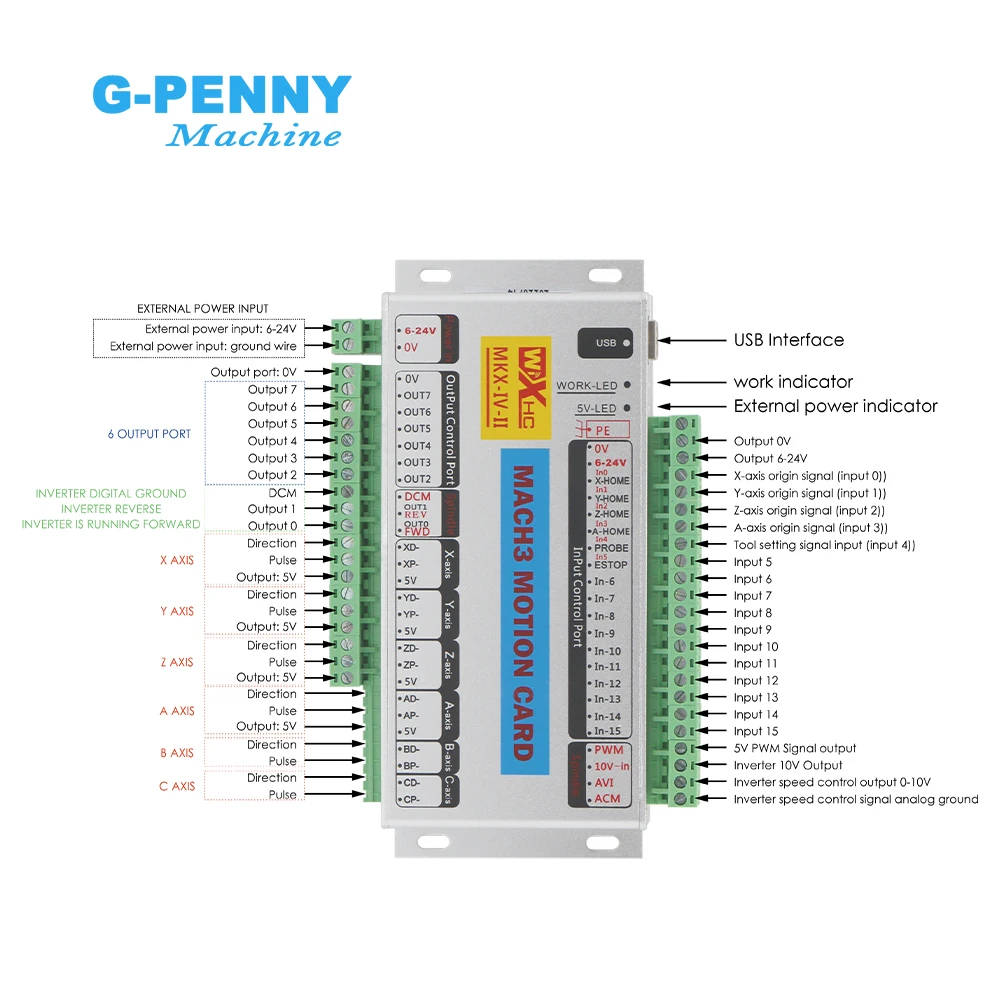

Каждый сигнал определяется следующим образом:

X-HOME: вход исходного сигнала оси X, соответствующий входному порту программного обеспечения MACH3: P1.0

Y-HOME: исходный сигнал оси Y, соответствующий входному порту программного обеспечения MACH3: P1.1

Z-HOME: вход исходного сигнала оси Z, соответствующий входному порту программного обеспечения MACH3: P1.2

A-HOME: вход исходного сигнала A-axis, соответствующий входному порту ввода программного обеспечения MACH3: P1.3

Зонд: Настройка инструмента вход сигнала, соответствующий MACH3 программного ввода IO порт: P1.4

IN5-IN15: входной порт, порт ввода программного обеспечения MACH3 is: P1.5-P1.15

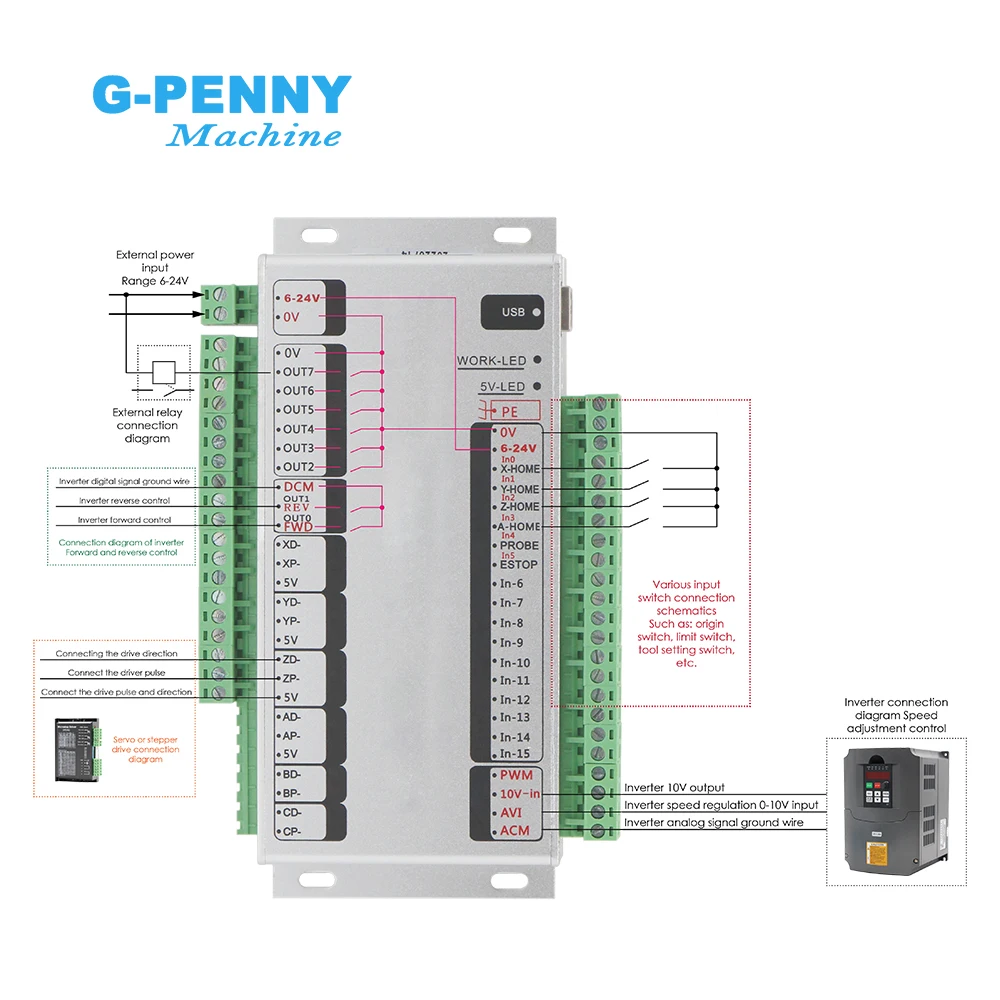

Интерфейс инвертора шпинделя

MKX поддерживает регулировку скорости шпинделя, интерфейс инвертора или интерфейс ШИМ.

Выход управления скоростью интерфейса шпинделя MKX, поддерживает 2 способа: 0-10 в аналоговый выход напряжения; Или 0-5 в аналоговый выход напряжения; Или 5 В ШИМ выход сигнала.
Когда выход аналогового напряжения используется для регулировки скорости, напряжение постоянного тока должно быть входом к плате, И значение напряжения постоянного тока определяет максимальное значение напряжения аналогового выходного напряжения; Например, входное напряжение постоянного тока: 10 в, аналоговый выход напряжения 0-10 в разнообразие.

Внешний интерфейс питания

Плата управления MKX требует внешнего источника питания постоянного тока 6-24 В для питания платы.

Выходной порт

MKX обеспечивает 8 выходов расширения.

Выходной порт активен на низком уровне;

Ток привода 50 мА; Поддержка сигнала до 24 В.

Управление шпинделя:

OUT0: соответствующий выходной порт MACH3 настроен как P1.0
Расширенный выходной порт 1-7: OUT1-7: соответствующая конфигурация выходного порта MACH3: P1.1-P1.7

Интерфейс привода вала

MKX обеспечивает максимальную поддержку в течение 6-axis привод,
Карта управления MKX поддерживает шаговый и сервопривод, принимает режим импульсного и направленного привода, режим привода является общим анодным режимом, максимальная частота поддерживаемого импульсного выхода составляет 400 кГц, емкость привода составляет 20 мА тока, И используется внутренняя фотоэлектрическая изоляция.
