Drogiitao 3D сенсорный зонд YH800

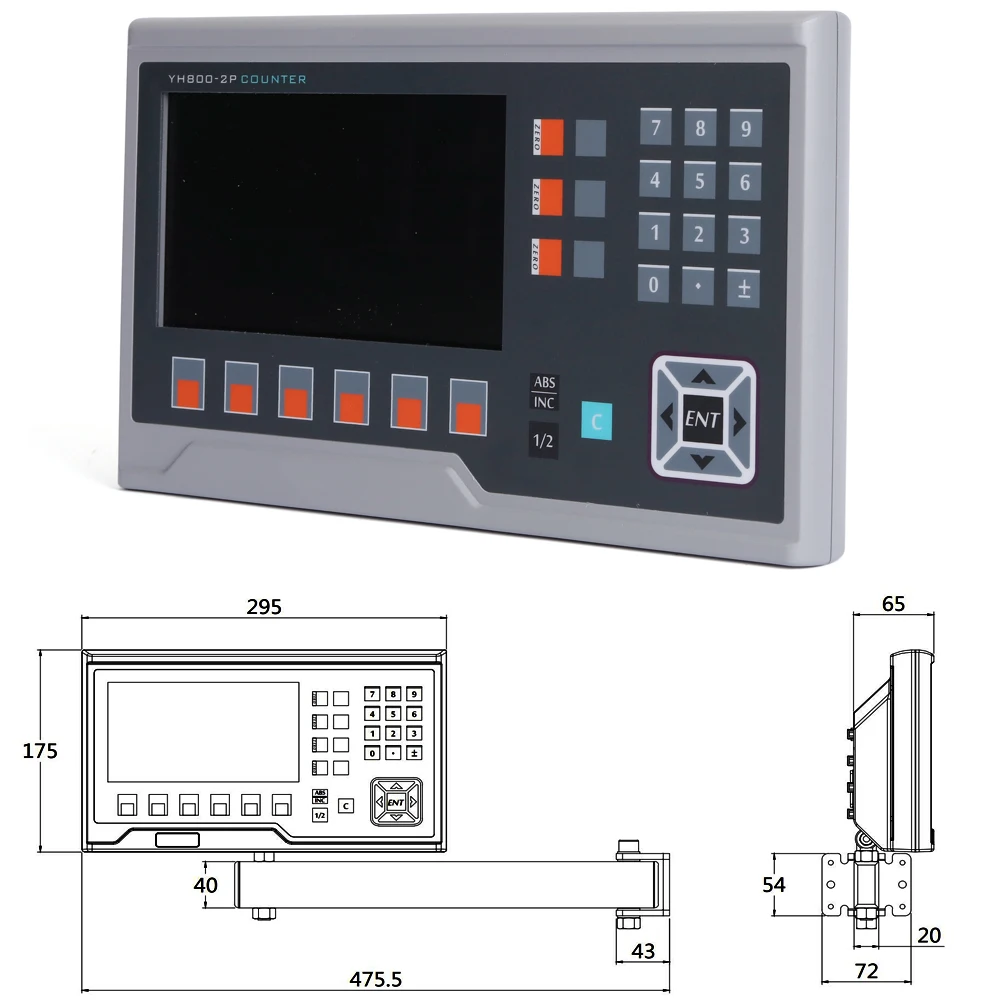

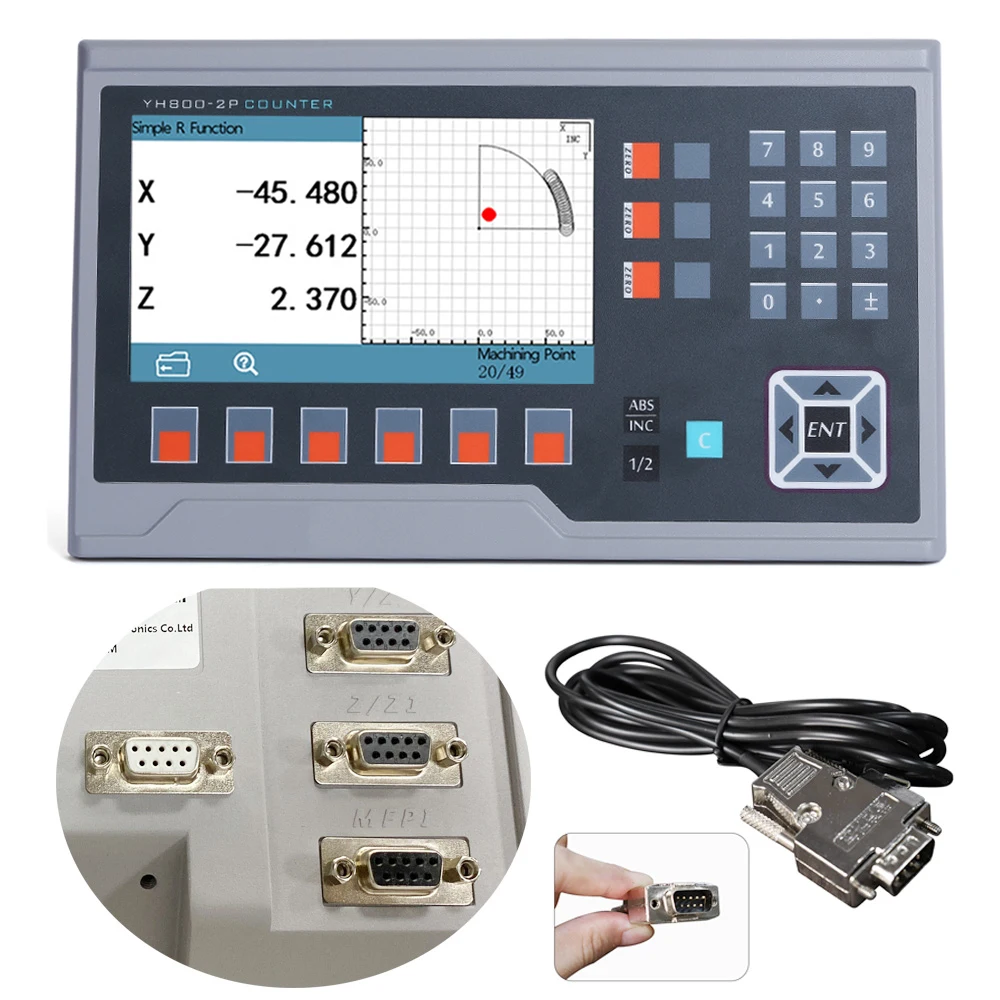

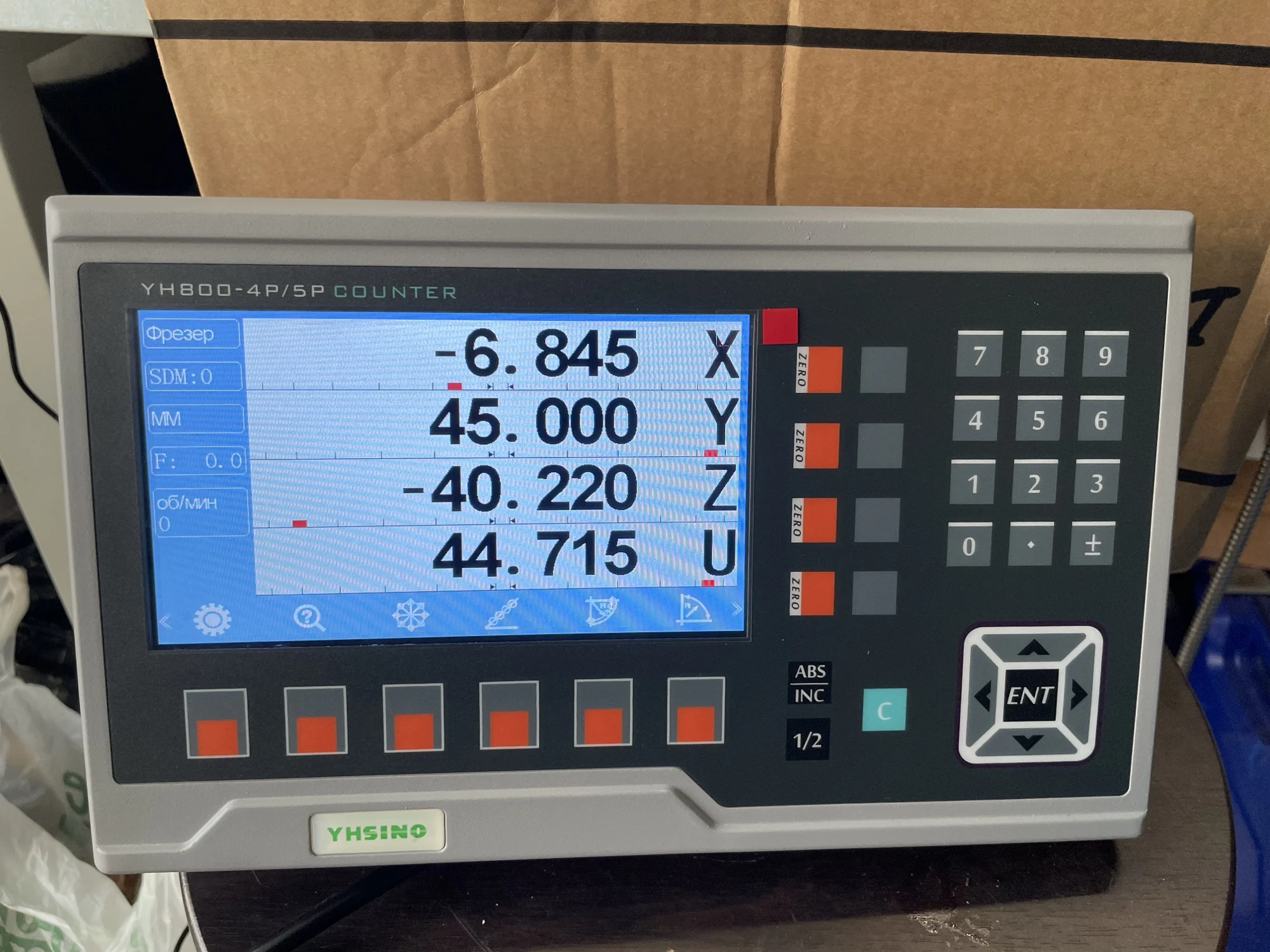

3D сенсорный зонд RPM 14 языков LCD DRO YH800-2P YH800-3P YH800-4P Набор функций:

1. Английский, немецкий, португальский, итальянский, испанский, венгерский, польский, румынский, греческий, финский, турецкий, тайский, русский, украинский

2. БОЛЬШОЕ УЦИ ЖК-дисплея

3. Отправить вас с зарубежного склада, отправить вас быстро

4. 3 лет гарантии

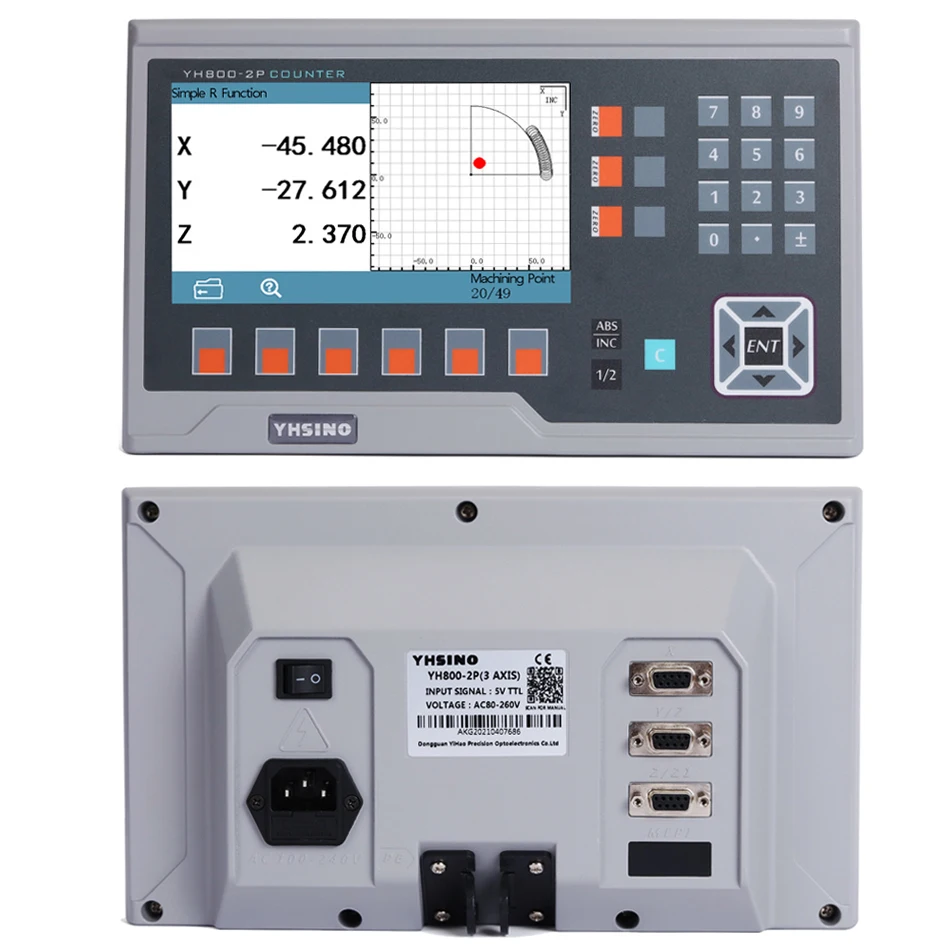

3D сенсорный зонд RPM 14 языков LCD DRO YH800-2P YH800-3P YH800-4P Набор технических параметров:

1. Напряжение: AC80-240V/50-60 Гц

2. Рассеиваемая мощность: 15 Вт

3. Рабочая температура: от-10 до 60 .

4. Температура хранения: от-20 до 70 .

5. Клавиатура: Механическая.

6. Координаты: 1 ось, 2 оси, 3 оси, 4 оси, 5 осей.

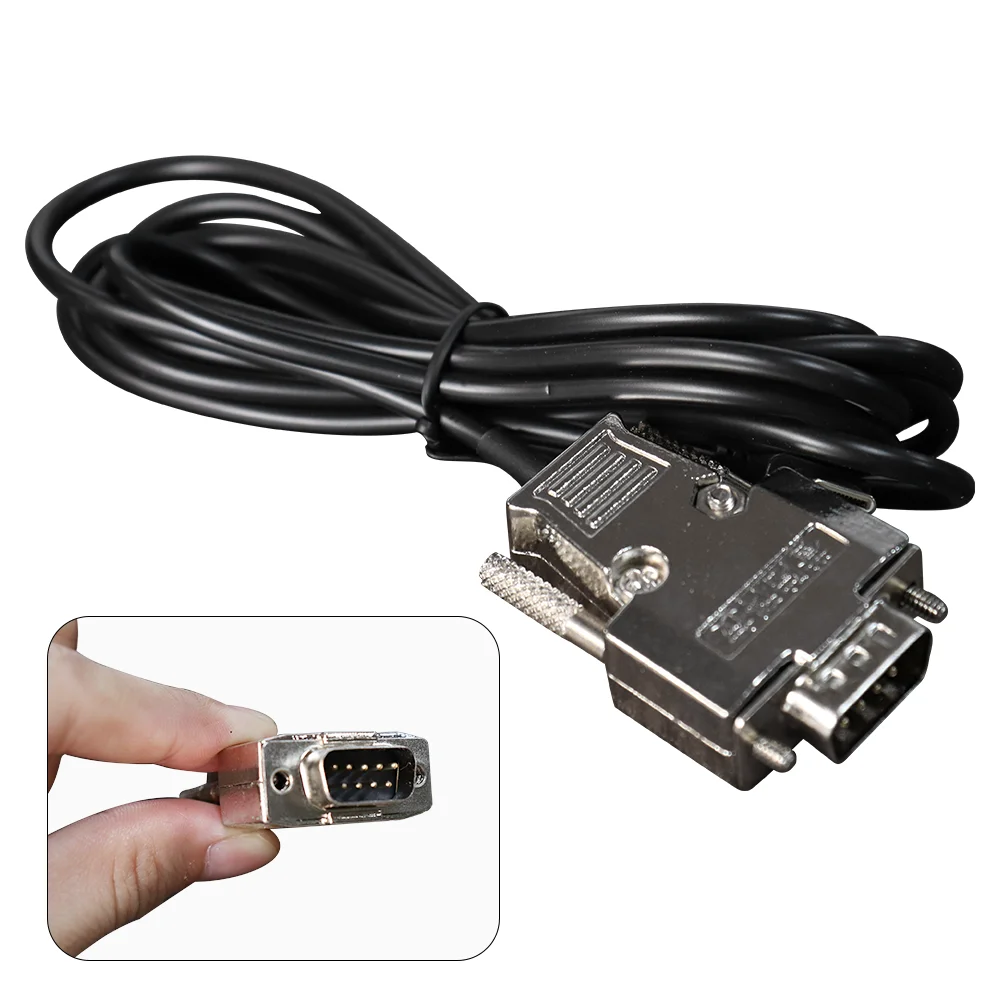

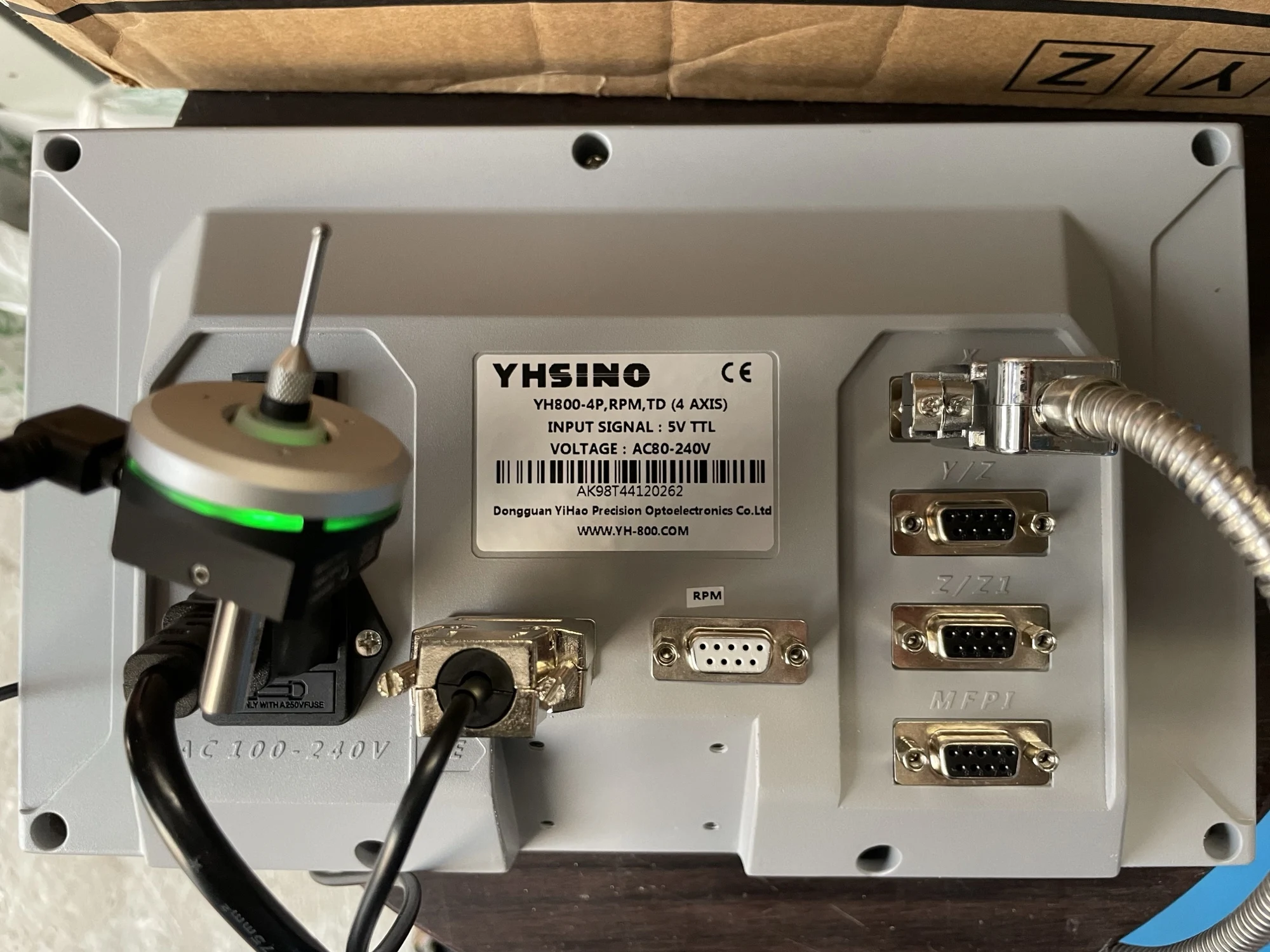

7. Входной сигнал: 5 В TTL DB9

8. Входная частота: 32 МГц

9. Разрешение: 0,1 мкм, 0,2 мкм, 0,5 мкм, 1 мкм, 2 мкм, 2,5 мкм, 5 мкм, 10 мкм, 20 мкм, 25 мкм, 50 мкм, 100 мкм

10. Вес: 1,9 кг

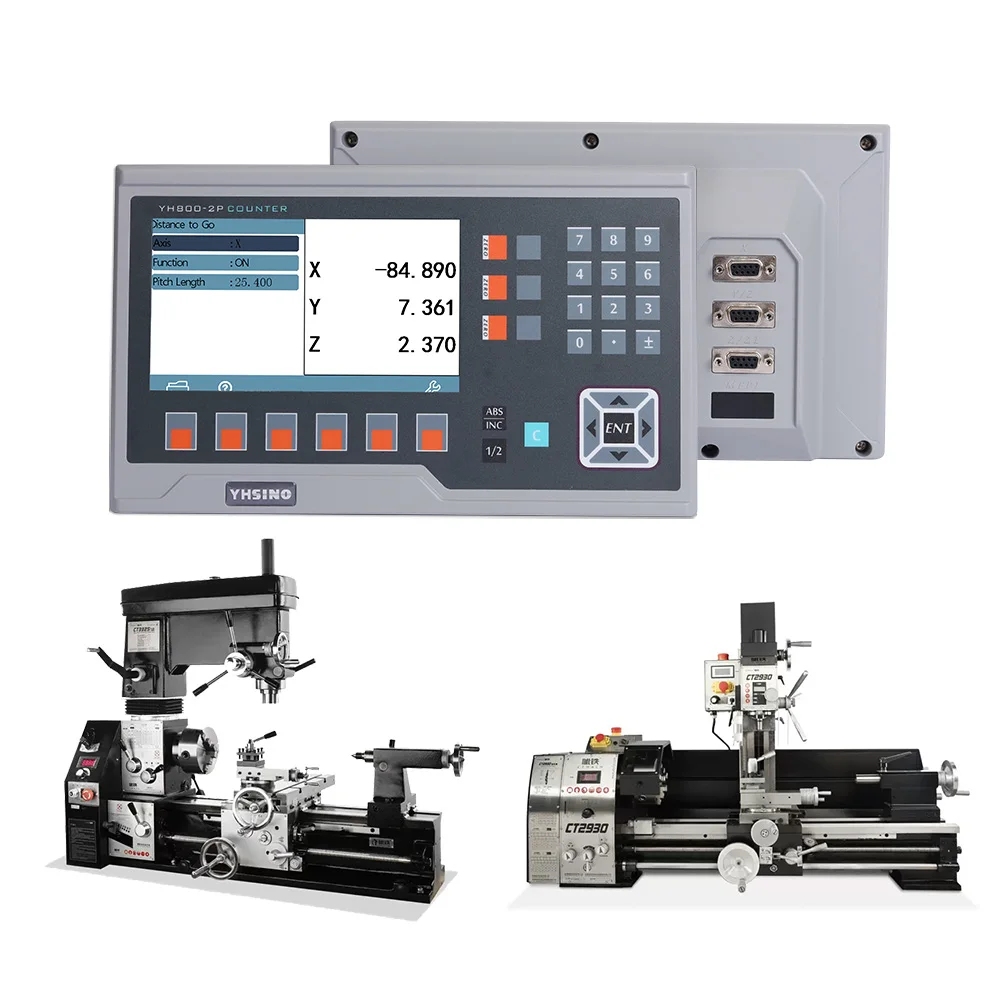

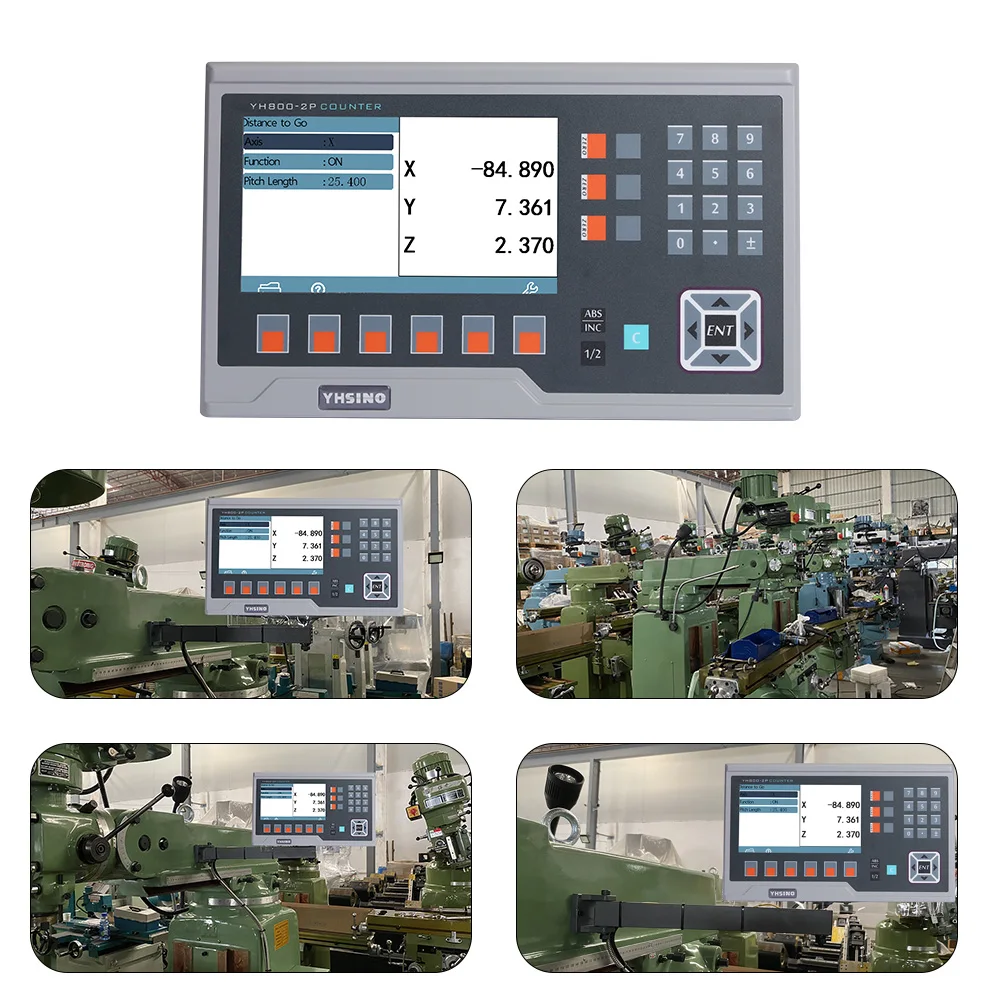

3D сенсорный зонд RPM 14 языков LCD DRO YH800-2P YH800-3P YH800-4P Особенности набора:

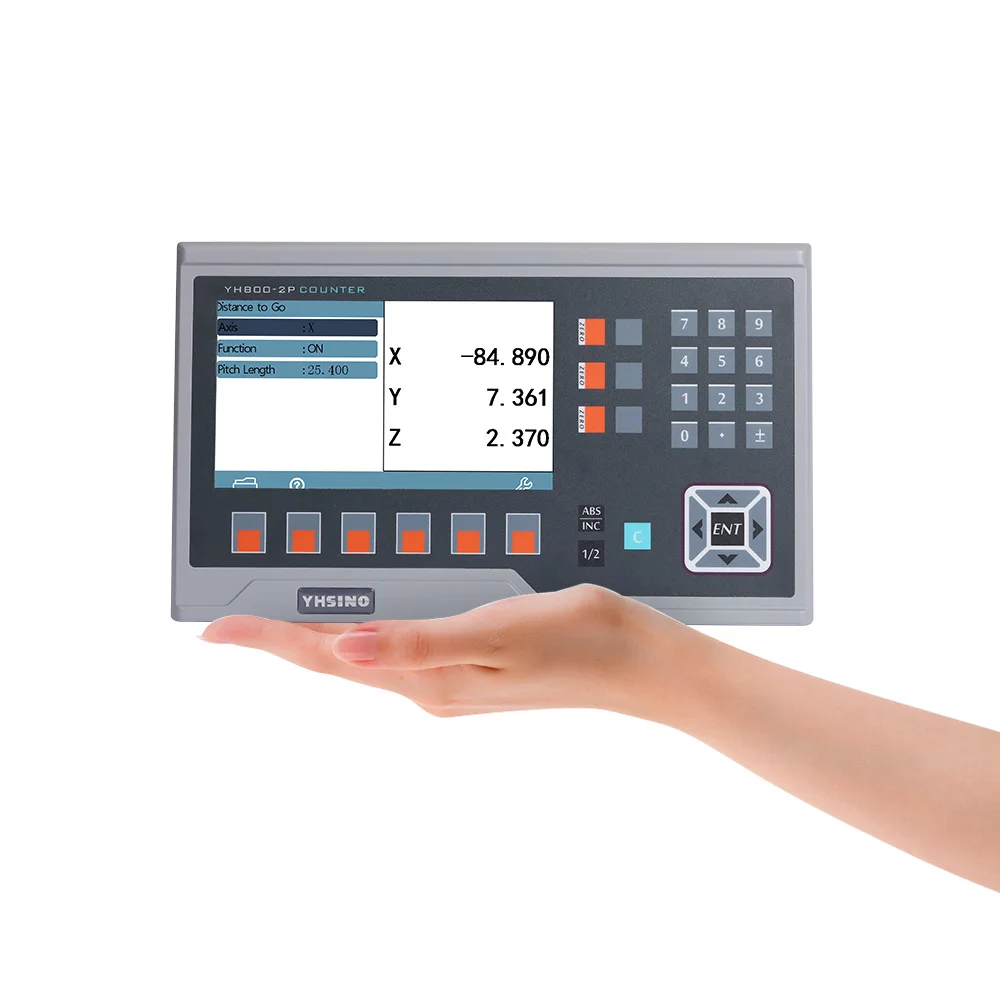

1. Принятие 7-дюймового ЖК-экрана истинного цвета. Все основные и функциональные настройки будут полностью отображены. Между тем есть динамическая графика для обработки.

2. Оснащен 32-разрядными ЧИПАМИ новейшей архитектуры ARM, оперативной памятью 128 МБ. Сильная защита от помех и превосходная быстрая скорость расчета. С синтетическим твердым материалом ABS + PC гарантированы как экономия, так и способность.

3. Интуитивно понятное меню для настройки основных и функциональных параметров, без составных клавиш. Между тем есть встроенное руководство. Оператор может обратиться, когда есть какие-либо сомнения во время обработки.

4. Поддержка системного языка Упрощенный китайский, традиционный китайский, английский, немецкий, итальянский, португальский, польский, румынский, венгерский, греческий, русский, украинский, тайский... и т. Д.

5. Все электронные компоненты от ведущих брендов, что обеспечивает стабильность и длительный срок службы.

6. Патентная функция осциллографа, это приносит удобство для обслуживания.

7. федеративный показ в реальном времени, обеспечивает удобство подвергать механической обработке и финиш цели работ-части.

8. Поставляется с отредактированным красочным руководством на английском языке для носителей языка. Реально читаемый.

3D сенсорный зонд RPM 14 Языки LCD DRO YH800-2P YH800-3P YH800-4P Функция набора:

Обнулять, спасение данных, значение пресет, метрический и имперский переключатель, память выключения, выбор кодировщика, линейная компенсация, нелинейная компенсация, считая установку направления, Координата АБС/ИНК, 200 наборов координат SDM, REF, центрирования, PLD, PCD, гладкого R, простого преобразования R, радиуса и диаметра, Суммирование осей, измерение конуса, смещение 16 наборов инструментов, динамическое отображение, скорость подачи, измерение скорости вращения, линейное измерение, Поворотный энкодер, расстояние до хода, функция осциллографа

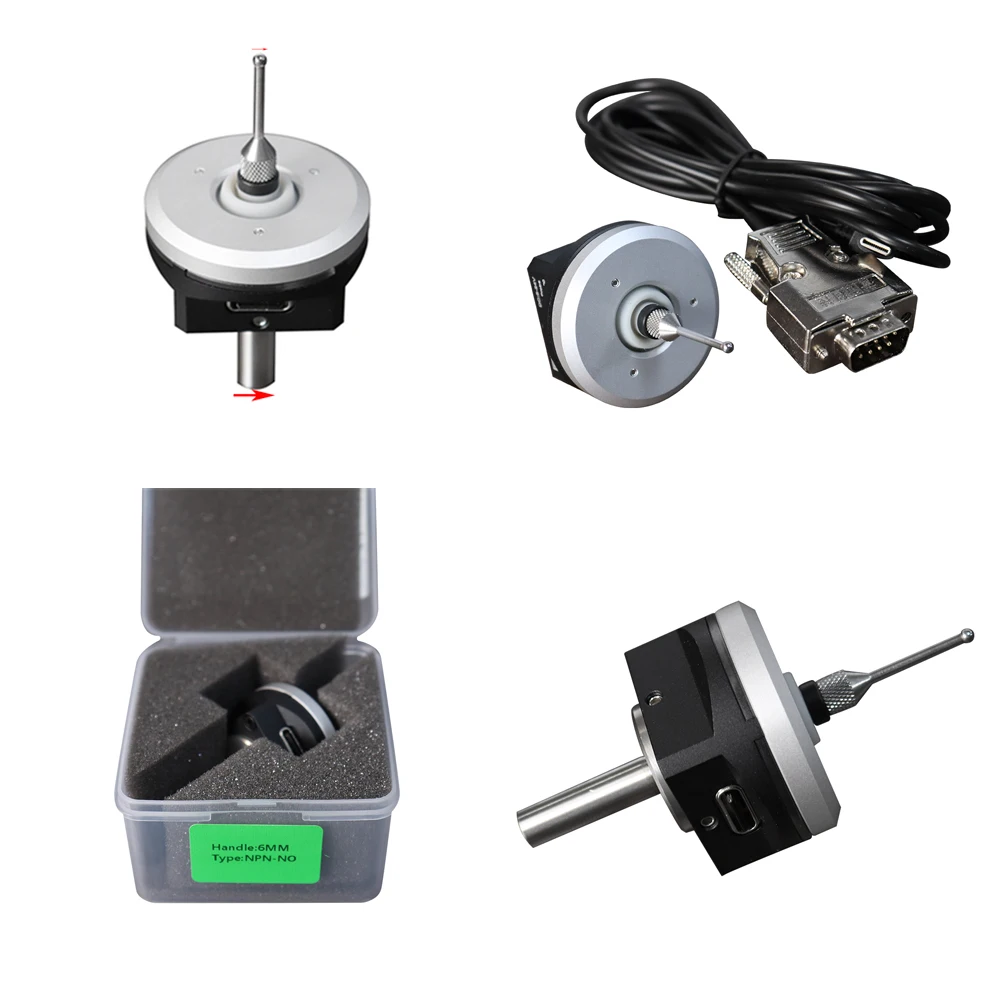

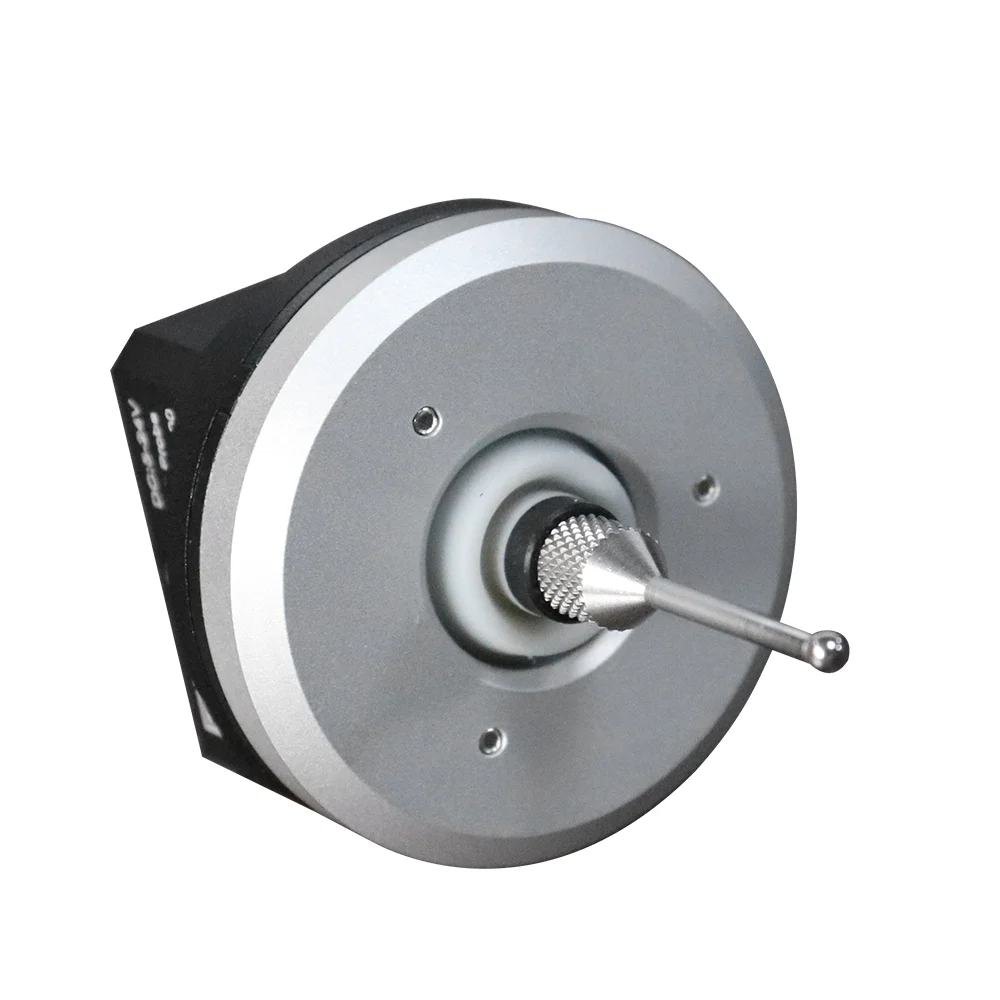

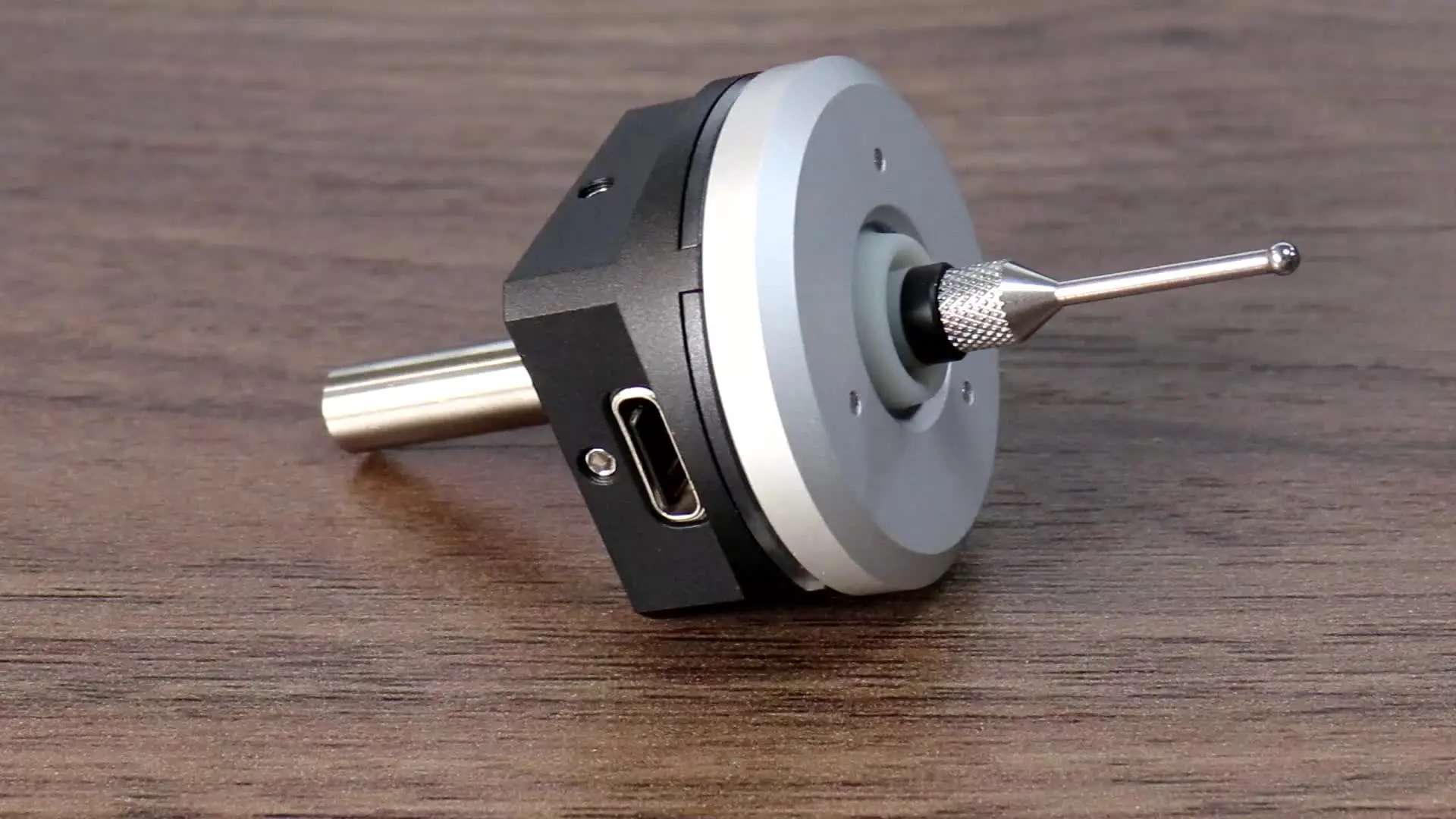

Технический параметр:

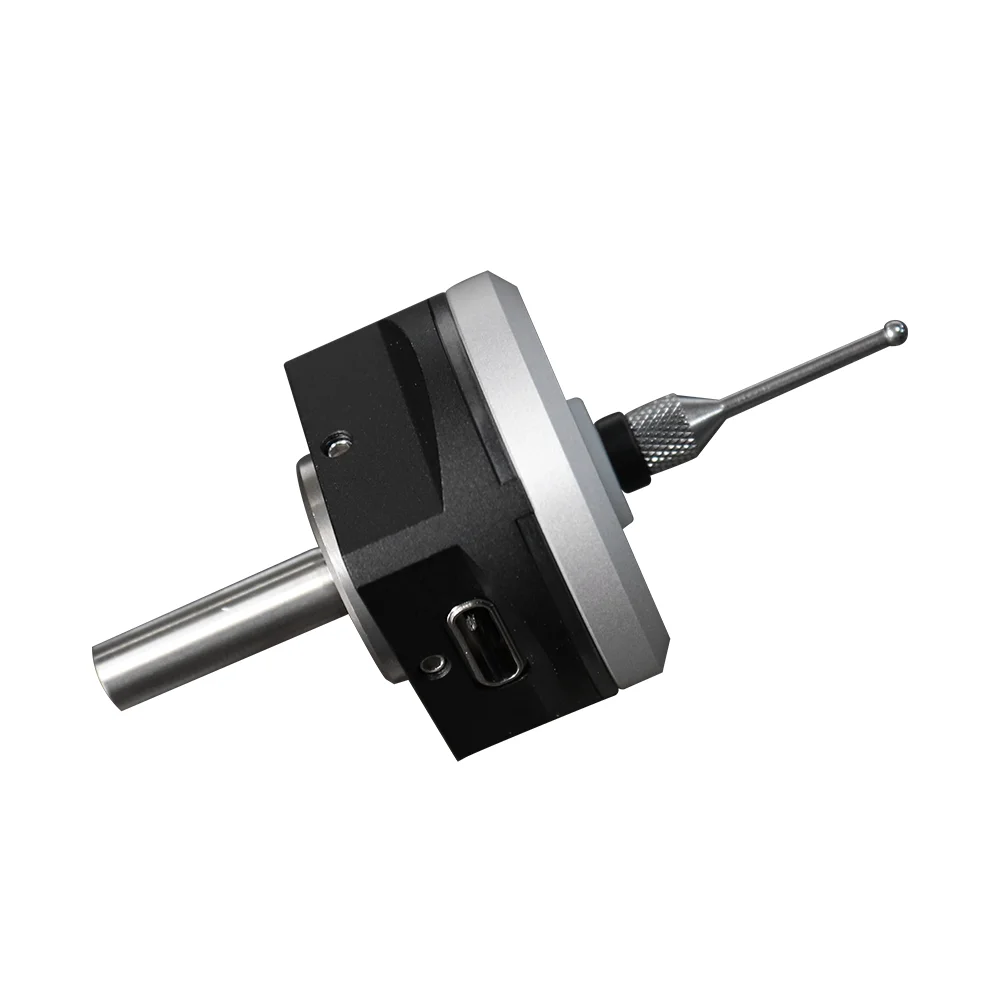

Подключение: штекер гарнитуры диаметром 5 мм

Красный провод: 5-24 В

Белый провод: NPN открытый

Черный провод: 0 В

Светодиодный индикатор: выходной сигнал высокого уровня Green-IO,

Возникает красное касание, lO Выводит сигнал низкого уровня

Однонаправленная Повторяемость: 0,01 мм

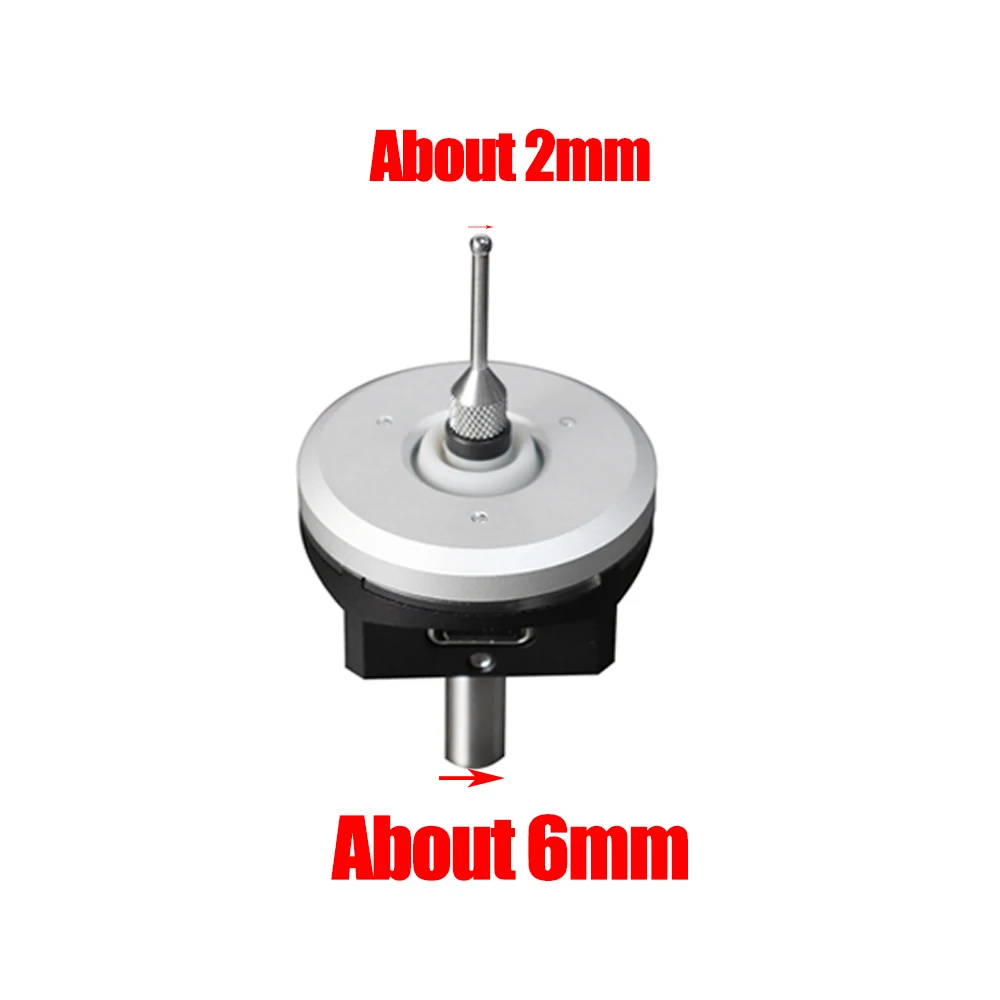

Диаметр шара: 2,0 + 0003 мм

Перемещение стилуса: XY + 15, Z + 3 мм.

Длина провода: 2 м

Установка:

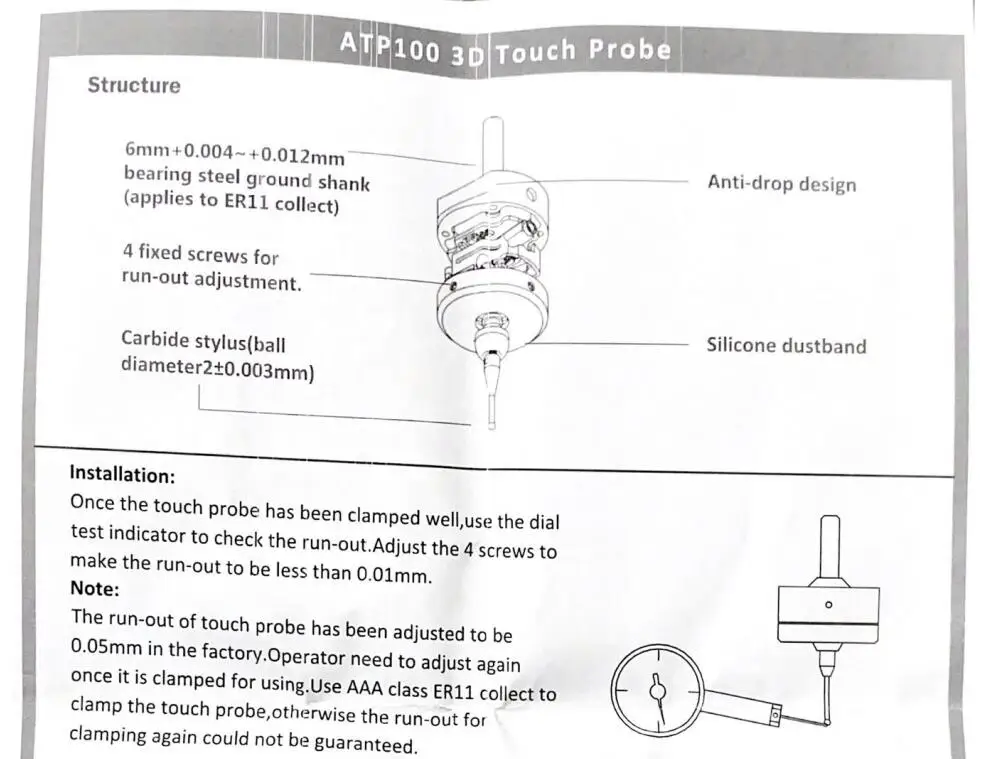

После того, как сенсорный датчик будет хорошо зажат, используйте циферблат.

Индикатор тестирования, чтобы проверить run-out.Adjust 4 винта, чтобы

Сделать биение менее 0,01 мм.

Примечание.

На заводе значение выхода сенсорного датчика было отрегулировано на 0,05 мм. Потребность оператора отрегулировать снова она зажата для использования. Класс ЭР11 пользы ААА собирает токламп зонд касания, в противном случае бегство-вне форклампинг снова не смогло быть гарантировано.

Метод для высчитывать значение отклонения компенсатионвале. (Значение отклонения: Проецируемая погрешность между пунктом Тоуч и фактической вызывая точкой в измеряя направлении)

1. Зажмите точный блок на столе (например, измерительный блок).

2. С помощью сенсорного датчика Измерьте две стороны направления X.(X1,X2)

3. Значение отклонения =(X2-X1-Диаметр шара-Длина блока)/2

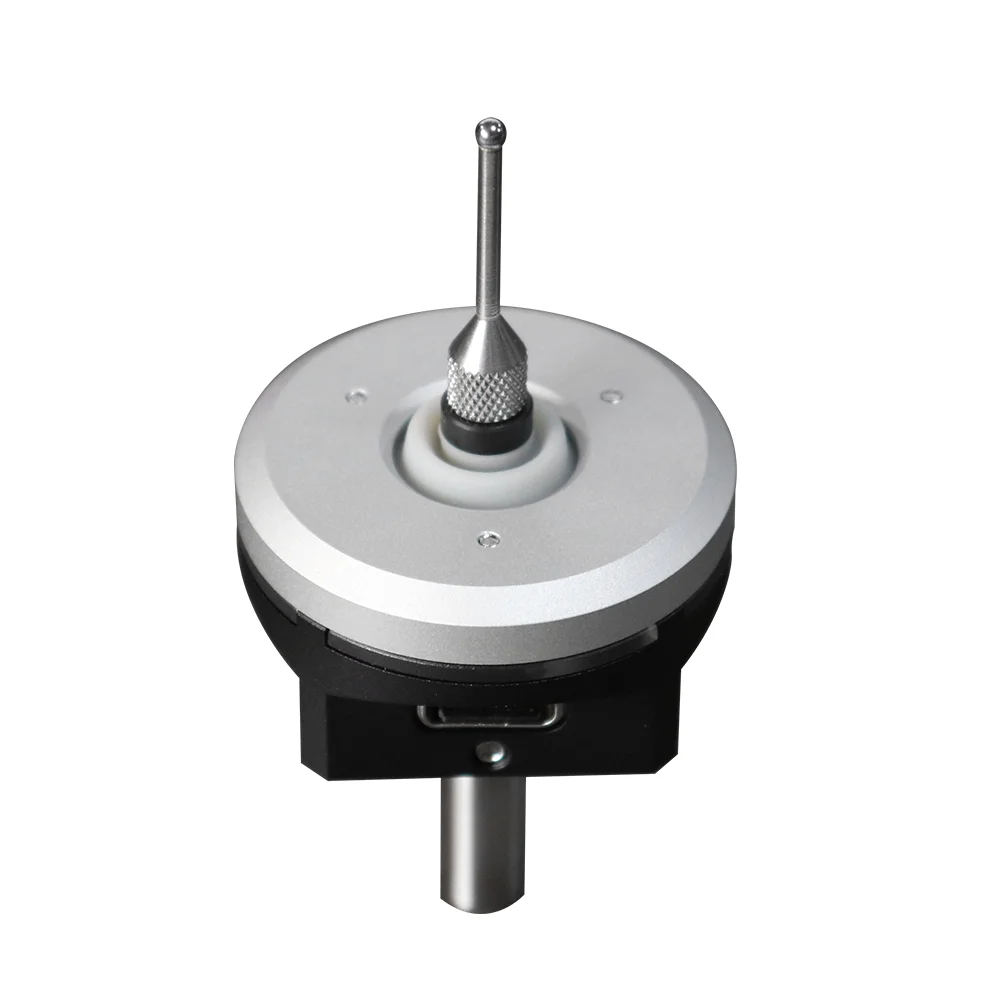

Стальной заземляющий хвостовик 6 мм + 0004 ~ + 0012 мм (применяется для сбора ER11)

Дизайн Анти -- падения

4 фиксированных винта для регулировки бега.

Твердосплавный Стилус (шаровой диаметр 2 + 0003 мм)

Силиконовая Пылезащитная лента

Советы:

1. Не включайте скорость шпинделя во время теста.

2. Используйте пружинный зажим цанги ER AAA или более высокой точности (концентричность <0005) для патрона, чтобы обеспечить точность испытаний.

3. Держите его подальше от влажной среды для увеличения срока службы.

4. Держите зонд движущимся в пределах 50 мм/мин (скорость подачи), чтобы получить высокое значение точности.
