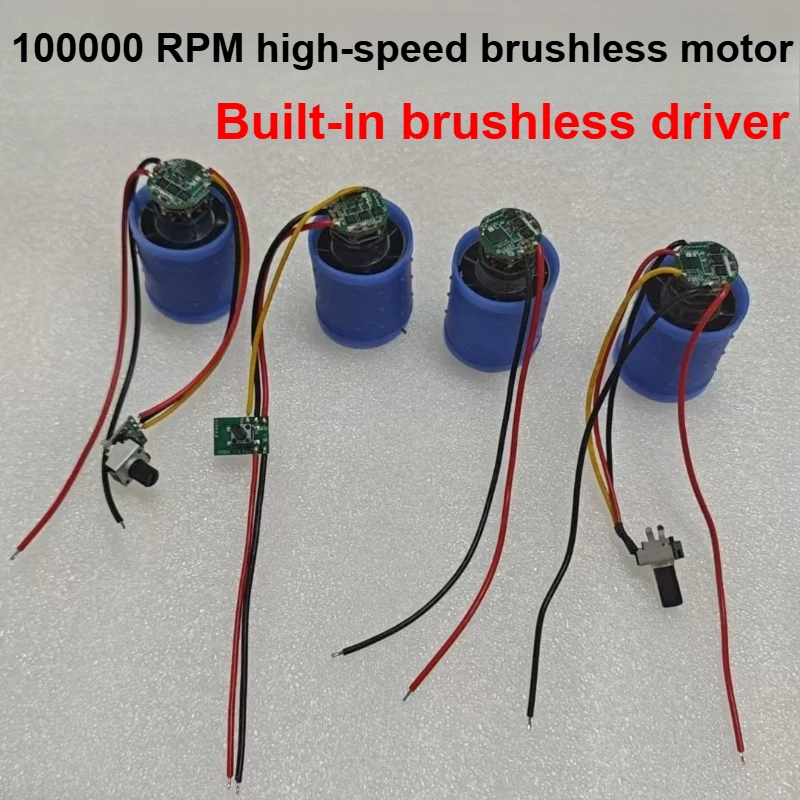

1 шт. сверхвысокоскоростной трехфазный бесщеточный двигатель постоянного тока BLDC 12 В 24 В 100000 об/мин с драйвером NC, крыльчатка из алюминиевого сплава, вентилятор воздуховода

Руководство по эксплуатации вентилятора

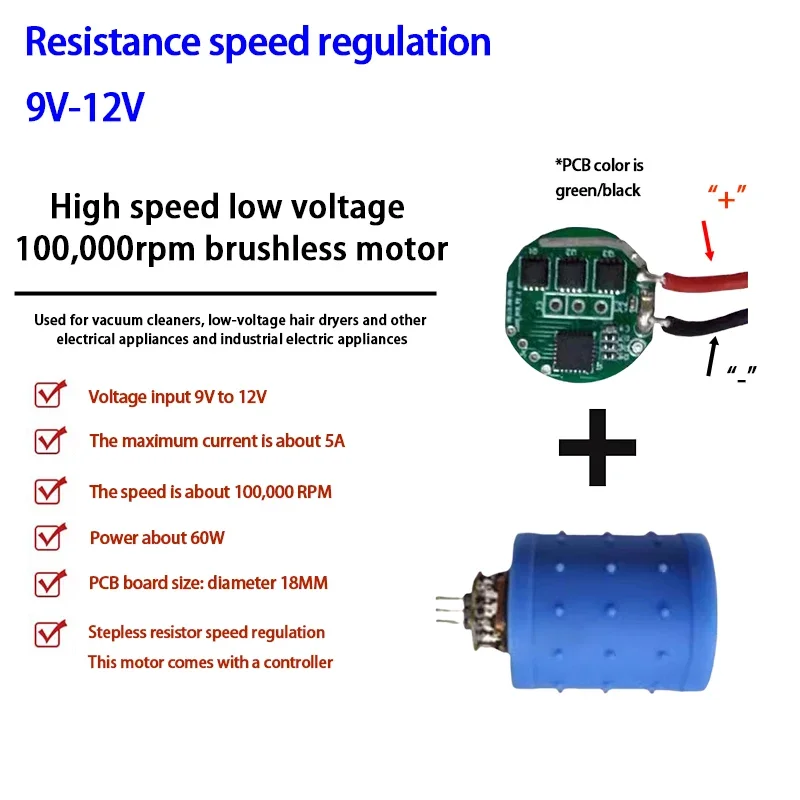

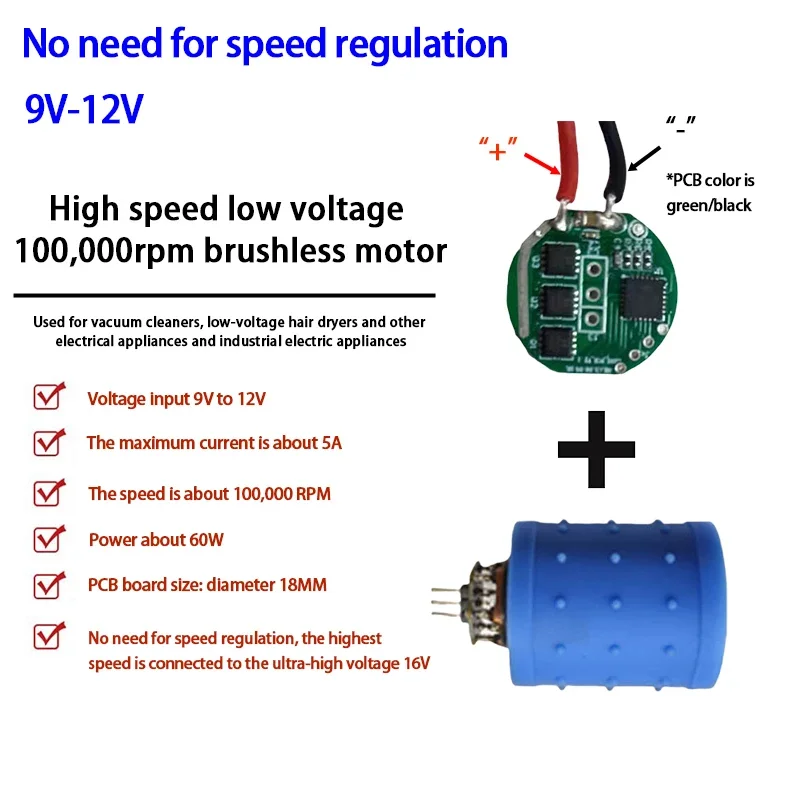

9-12 В (Досягает 12 В, ток подходит для достижения полной скорости)
Требования к питанию: напряжение 12 В (выдерживаемое напряжение 16,8 В), выходной ток источника питания должен быть больше 8 А.

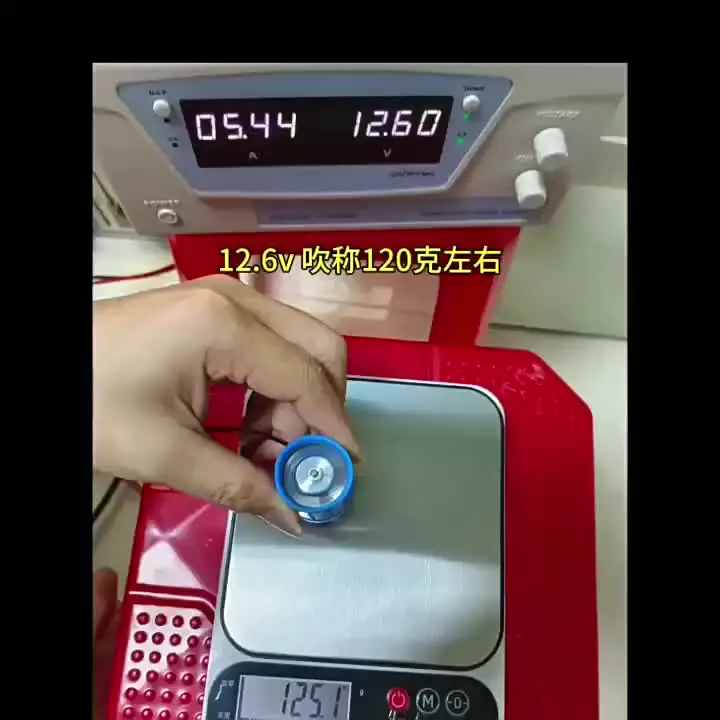

Основные параметры вентилятора: мощность около 50-60 Вт, давление обдува около 85 грамм, максимальная скорость ветра 23м/с.
Максимальная скорость: около 90 000-100000 об/мин.

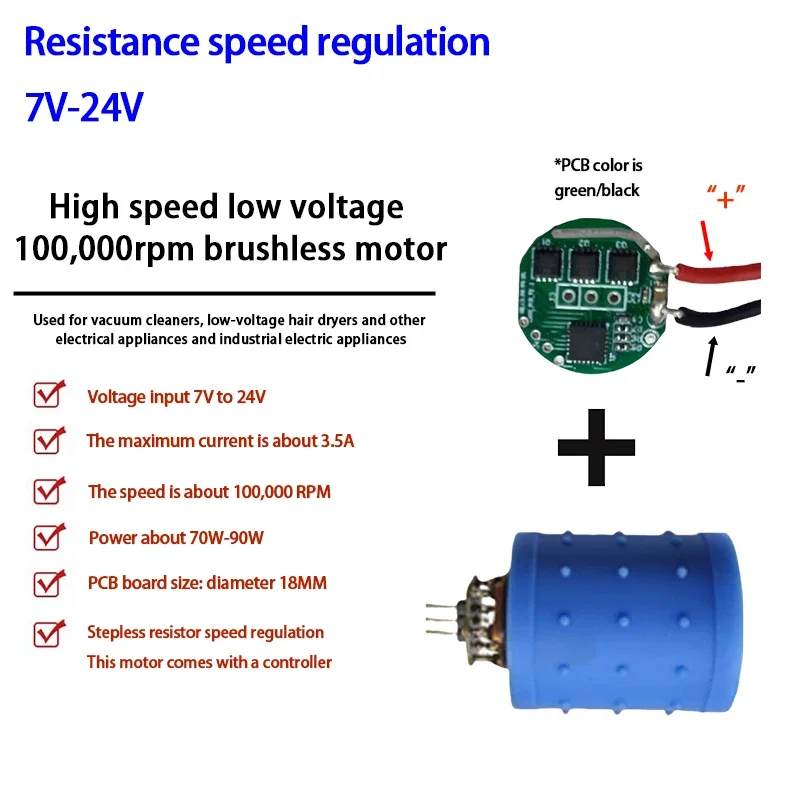

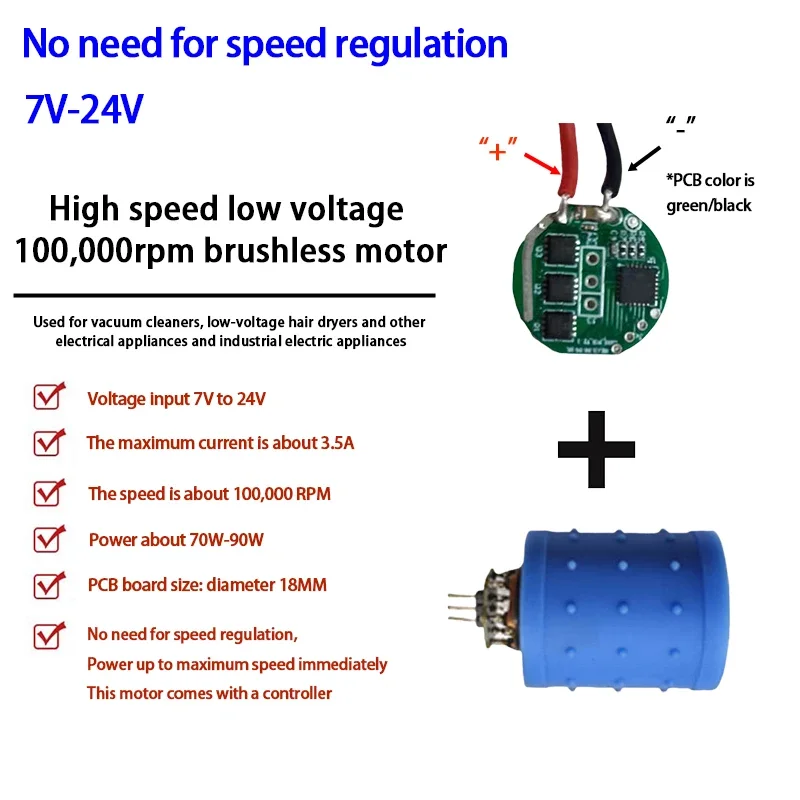

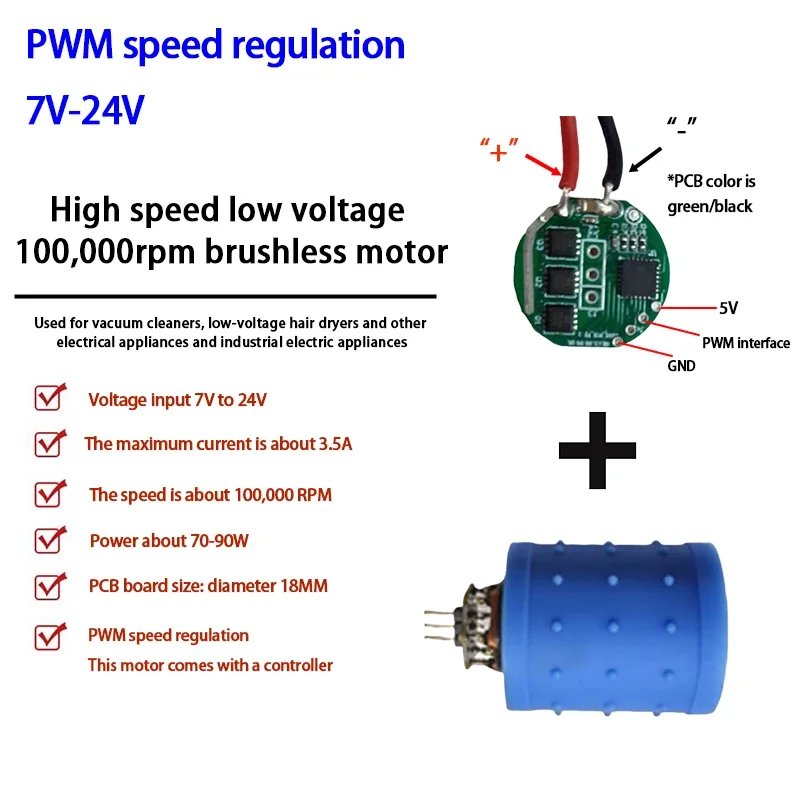

7-24 В (Достигайте полной скорости только тогда, когда подходит ток 24 В)
Требования к питанию: напряжение 24 В (выдерживает напряжение 25, В), выходной ток источника питания должен быть больше 6 А.
Основные параметры вентилятора: мощность около 70-90 Вт, давление ветра дует около 110 г, максимальная скорость ветра 27 м/с.
Максимальная скорость: около 100000 об/мин.

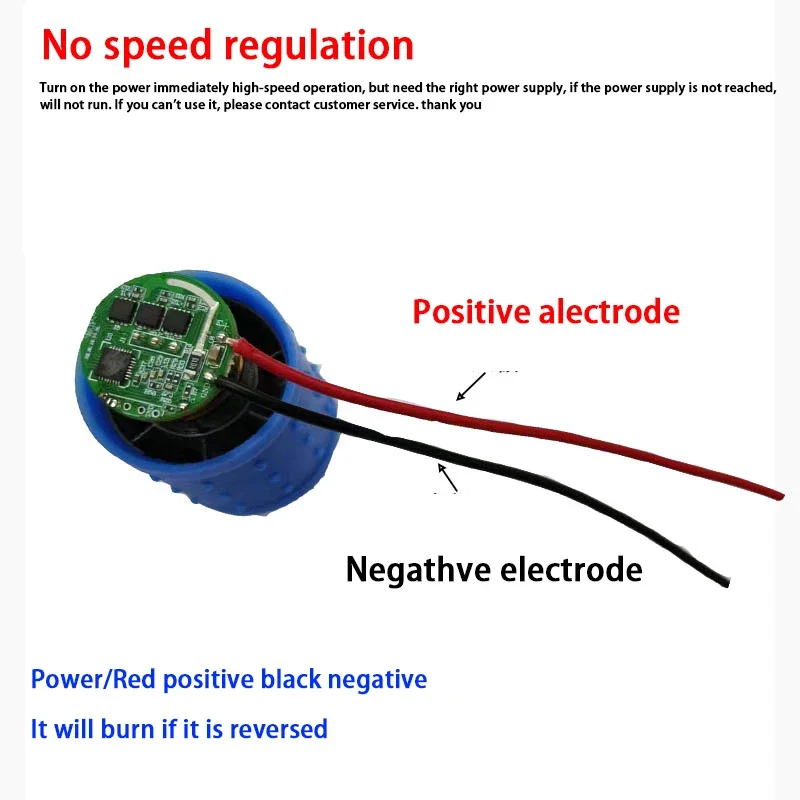

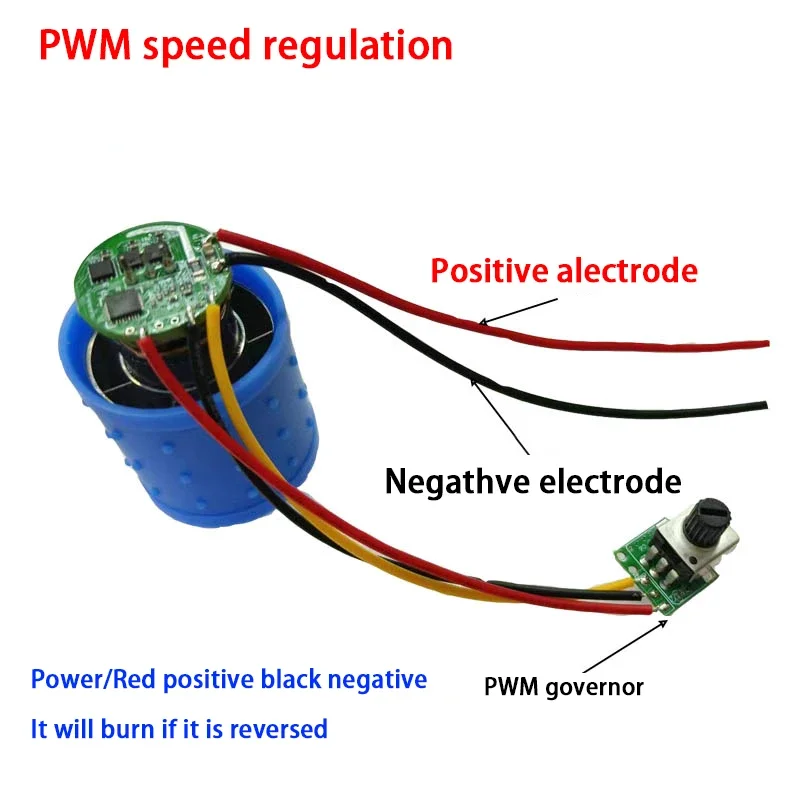

Кабель питания: Подключите красную линию к положительной клемме источника питания, а черную линию к отрицательной клемме источника питания.

Примечание:

1. Положительный и отрицательный полюсы не могут быть перепутаны местами, немедленно сжигая плату, необходимо отключить проводку источника питания, возникнет искра, риск поломки компонента высокого напряжения.
2, вентилятор не может быть заблокирован, его необходимо использовать в вентилируемой среде, он не может быть герметичен.Температура окружающей среды не может превышать 50. Работая, двигатель не является водонепроницаемым, не пыленепроницаемым.Инородный предмет на плате также может вызвать короткое замыкание.
3. Избыточное давление, блокировка, недостаточный ток, короткое замыкание повредят плату управления или вентилятор.
4. Контроллер не может быть подключен по желанию, необходимо проконсультироваться с проектом.Любая часть имеет соответствующую функцию, одна незаменима.Детали относительно хорошие, при сварке должно быть осторожным.

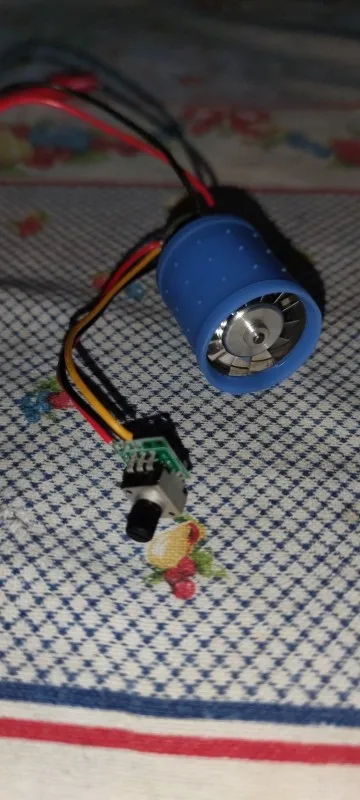

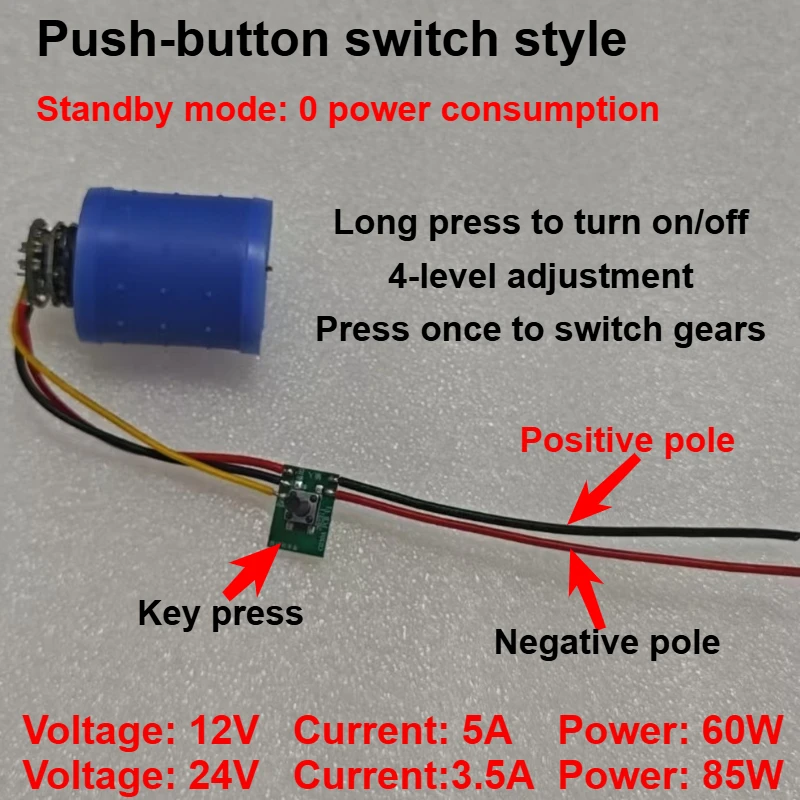

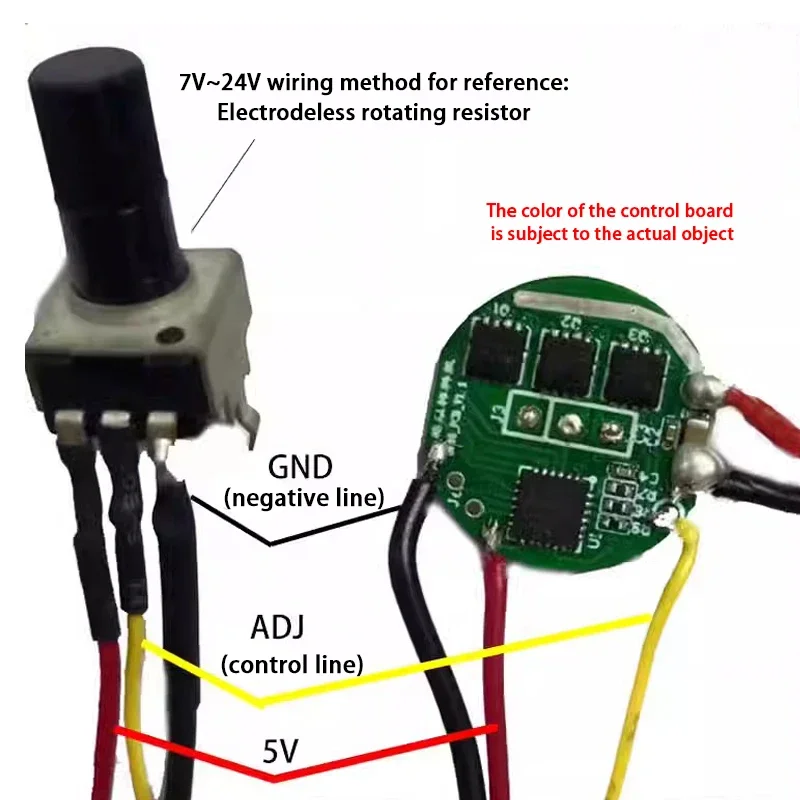

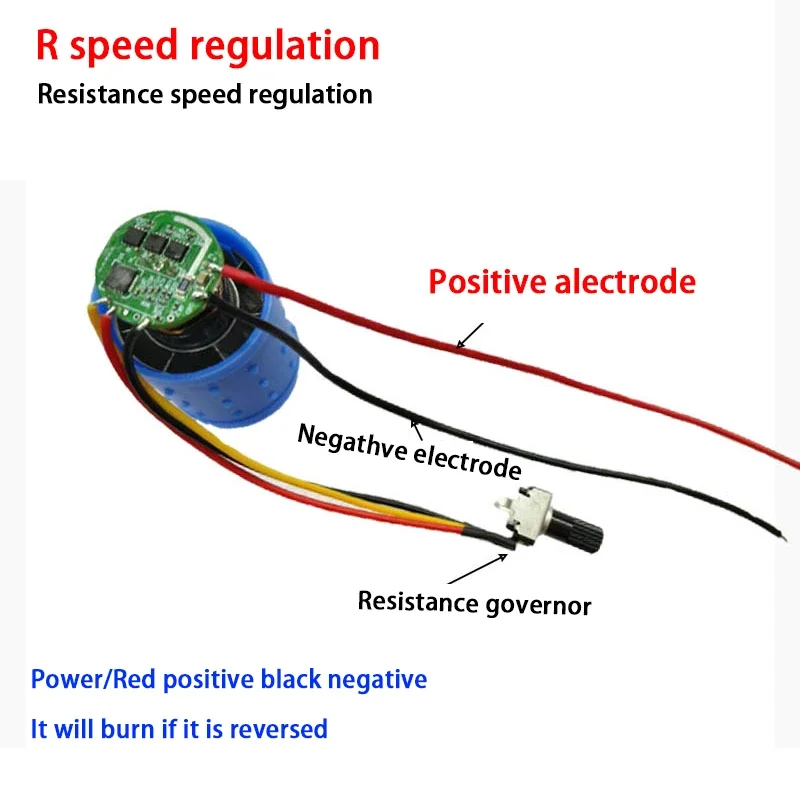

5, регулирование скорости, регулятор может только скорость, отрегулировать низкую скорость для остановки, нет функции отключения питания.Если переключатель необходимо подключить, только положительный полюс источника питания может выйти и подключить переключатель, и его нельзя подключить к плате управления.
6. Необходимо удлинить шнур питания, слишком маленькое ядро повлияет на нормальную работу функции.Чем длиннее линия, тем больше помехи.Помехи при сборке приводят к сгоранию платы.Вам необходимо проконсультироваться с специалистом.
7. В случае состояния напряжения также необходимо соответствовать условиям выходного тока, двигатель может работать нормально.В условиях пониженного напряжения и пониженного тока могут привести к ухудшению двигателя.
8. Двигатель не может воздействовать, приземление, деформация корпуса приведет к застреванию лопасти ветра, заблокированному вращению, повреждению вентилятора.
9, плата небольшая, паяные соединения не могут вытягивать силу.Разрывается провод при многократном сгибании это нормально.
10, плата управления не может быть зафиксирована горячим слоем, плата управления не может нормально рассеивать тепло, что приведет к короткому замыканию.Если вам нужно использовать фиксированную линию или плату с тремя испытаниями, вам необходимо использовать специальную трехпрофильную краску для печатных плат.
11, проводка должна быть сварена и стабильна, не может касаться тестового соединения, плохое контактная искра, высокое давление, плата управления пожаром.
12, двигатель должен работать в фиксированных условиях, не вдыхать мусор, заклинит двигатель.Например: модифицированное использование пылесоса, необходимо иметь фильтрующее устройство.
13, выключение/джиттер двигателя и другие ненормальные случаи, немедленно отключите питание, проверьте, соответствует ли напряжение источника питания, выходной ток в соответствии с условиями работы двигателя, проводка правильна.
